車載有刷直流電機驅動如何選擇?
文章來源:永阜康科技 更新時間:2020/3/12 11:42:00
在線咨詢:
給我發消息
張順平 3003262363
給我發消息
張代明 3003290139
給我發消息
鄢先輝 2850985542
13713728695


一、有刷直流電機在汽車上的應用

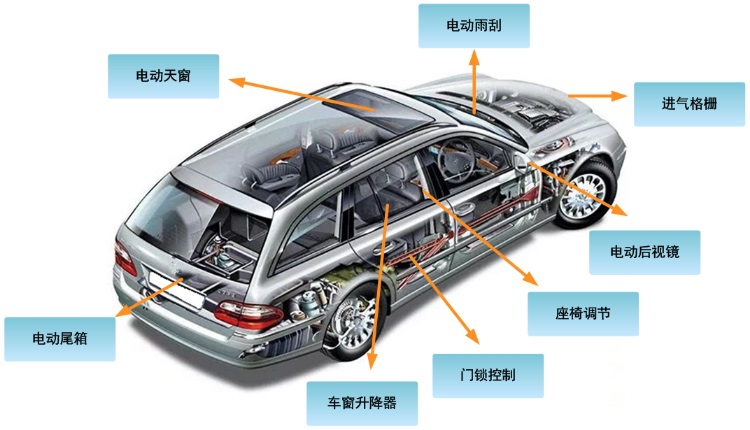

電機在汽車上的應用,讓汽車實現自動化,加強駕駛安全性以及舒適性。不同類型的電機因各自的特點而被應用到汽車上不同的功能模塊,有刷直流電機同樣也在汽車的多個功能模塊中用到,如下圖所示。



圖 1  有刷直流電機應用

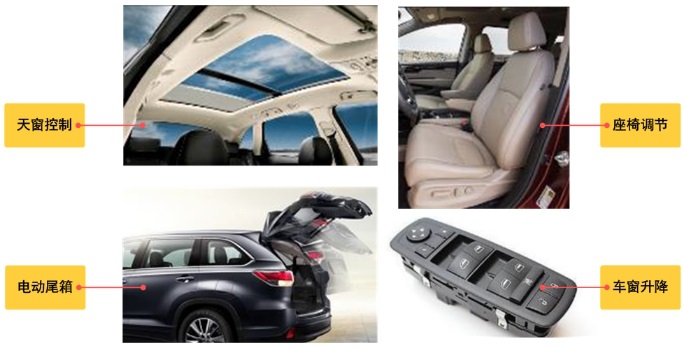

車窗自動升降器,現在基本上每輛車都有,無需再用傳統的手搖式;電動座椅調節,同樣替代了傳統的手動機械式;電動尾箱與電動天窗,更是豪華車的配置,這些都通過有刷直流電機實現。

二、有刷直流電機驅動

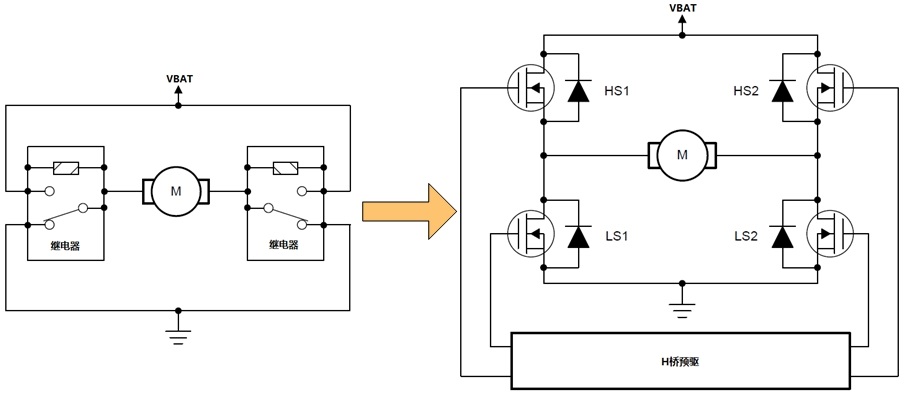

驅動有刷直流電機,可以使用高邊驅動或者低邊驅動,控制電源連接到電機地輸入端即可,簡單而實用。當需要控制電機實現正反轉時,可以搭建一個H橋來實現,如下圖所示的H橋驅動。



圖 2  電機H橋驅動


簡單的H橋電路,可以使用兩個繼電器實現,外部電路驅動繼電器閉合狀態即可。這樣的繼電器H橋驅動雖然簡單實用,但也有比較大的局限性,例如體積較大和開關速度較慢,而且在調速方面也顯得力不從心。在現在高功率密度需求的趨勢下,需要使用更高開關速度,體積更小的器件去替代繼電器。MOS管開關速度快,導通阻抗小,過電流能力強,非觸點式的電子開關,非常適合用來替代繼電器驅動有刷直流電機,而且更容易縮小電路占用空間。由于MOS管的開關速度相對于繼電器來說非常高,所以可以通過PWM的方式來進行調速。

汽車電子設計的要求越來越高,功能安全與故障檢查機制是必不可少的一部分,設計符合汽車標準的直流有刷電機的驅動,固然優先考慮選擇符合汽車標準的驅動芯片。

三、H橋預驅NCV7535

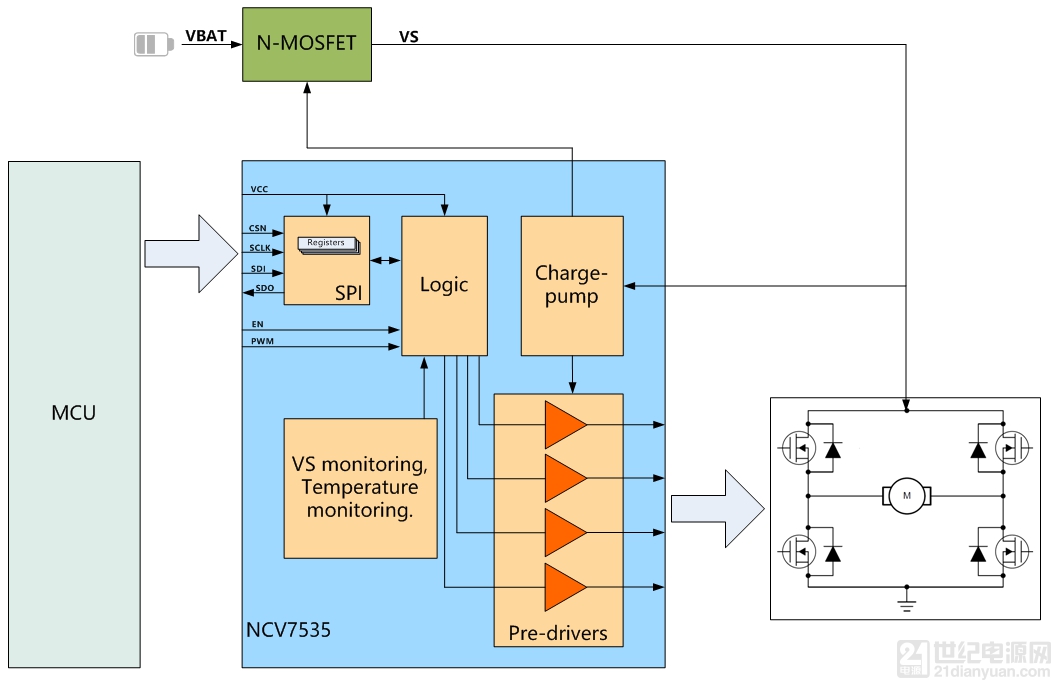

安森美推出的NCV7535是功能增強型的H橋驅動芯片,可通過SPI接口對其進行配置,可提供N-MOS防反接電路設計電荷泵,支持多種保護機制,是一款高集成度的汽車等級的芯片,芯片框架如下圖所示。



圖 3  NCV7535框架


NCV7535主要特點:

• 寬輸入電壓范圍;

• 提供電荷泵用于N-MOSFET防反接保護電路;

• 微控制器可SPI接口進行配置;

• 控制H橋實現電機正反轉;

• PWM輸入調節轉矩與速度;

• 增強型的H橋預驅,穩定可靠;

• 支持主動續流與被動續流;

• 可編程壓擺率以及死區時間;

• 集成過壓、短路、過溫檢測以及保護等。




圖 4  NCV7535應用


NCV7535以汽車電子標準來設計,高度集成多個功能,非常適用于汽車的車窗控制,車門控制等(如上圖示例),穩定可靠的電路方案,是有刷直流電機驅動的優先選擇。
