DC-DC升壓是很多電子產品常用的電路。隨著集成電路技術的發展，大電流，大壓差，DC-DC升壓IC也很成熟。HT8905是一款高效的非同步DC-DC升壓轉換器。內部集成8A電流MOS管，輸出電壓可調最高9V，輸入電壓最低2.5V，效率87%以上。SOP8封裝外圍簡單，MOS限流值可調，調試方便，應用廣泛。
深圳市永阜康科技有限公司結合客戶實際方案，成功應用到單節鋰電池3.7V供電的手持風扇、便攜式電動工具、電子煙、藍牙音響等案列。
HT8905應用特性
1. HT8905腳位圖

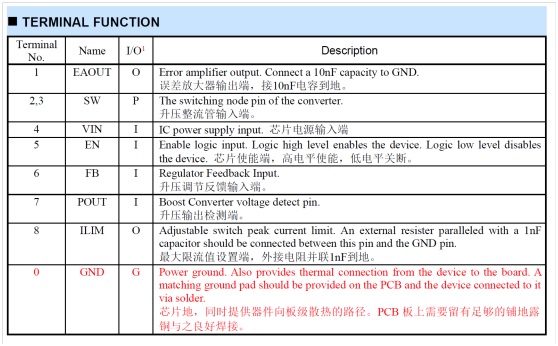

2. HT8905管腳說明
3.HT8905 DEMO原理圖

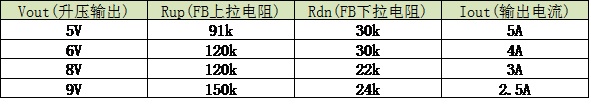

4. 不同升壓輸出對應的輸出電流(Vin=3.7V，RILIM=510k)

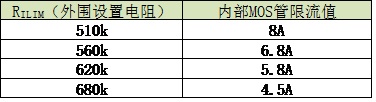

5. 外部限流設置電阻對應的限流值

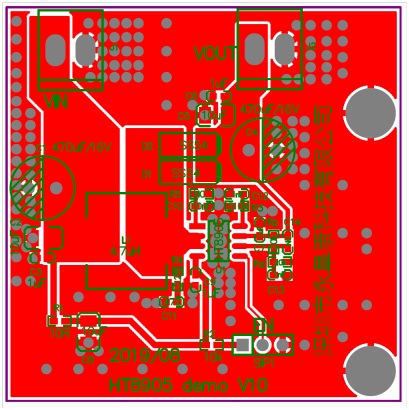

6. HT8905 DEMO板PCB頂層設計圖

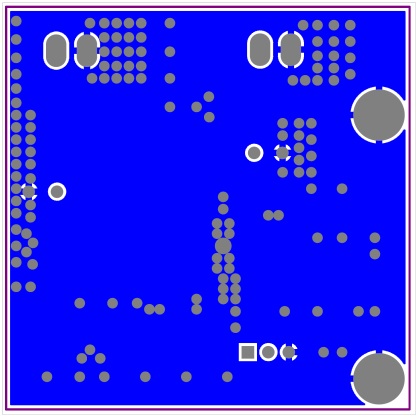

7. HT8905 DEMO板PCB底層設計圖

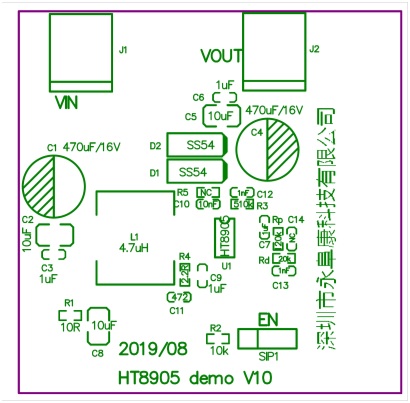

8. HT8905 DEMO板貼片圖

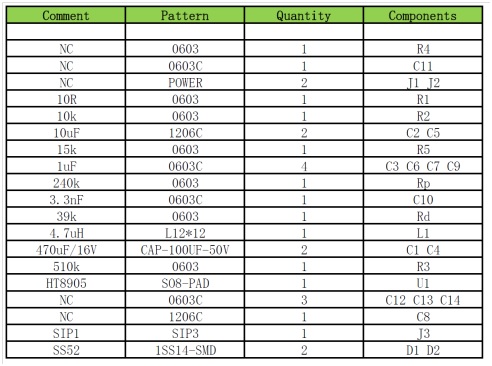

9. HT8905 DEMO板物料清單
10. HT8905 DEMO板實物圖

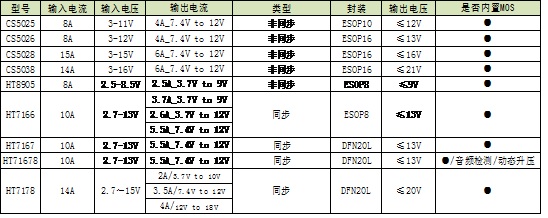

11.DC-DC升壓芯片選型表
