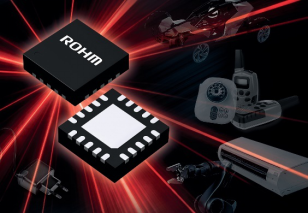

全球知名半導體制造商ROHM（總部位于日本京都）面向大功率的數據中心服務器、太陽能光伏發電系統及電池驅動的無人機等通過電流來檢測工作情況的各種工業設備、消費電子設備，開發出集非接觸式檢測、零功率損耗（零發熱）、超小尺寸三大優勢于一身的非接觸式電流傳感器“BM14270AMUV-LB”。
近年來，全球的節能意識與安全意識越來越高，環保法規也越來越嚴格，要求大功率的數據中心服務器和太陽能光伏發電系統等要實現電力的可視化并采取安全措施。與此同時，電流傳感器的需求逐年增加，以往采用霍爾元件的電流傳感器，消費電流較多，靈敏度較低，因而需要在電流傳感器內部布線等，市場亟需小尺寸、低損耗、高可靠性兼?zhèn)涞碾娏鱾鞲衅鳌OHM針對這些課題，通過采用高靈敏度、低消費電流的MI元件，開發出完全無需接觸即可檢測電流的新產品。
“BM14270AMUV-LB”是融合ROHM合作伙伴愛知制鋼株式會社的MI元件*1開發技術、ROHM擅長的半導體生產技術和傳感器控制技術優勢而誕生的新產品。該產品作為電流傳感器，采用高靈敏度、低消費電流的MI元件，實現了非接觸式檢測（無需在電流傳感器內布線），同時實現了業界最小尺寸（3.5mm見方）和工作時的超低消費電流（0.07mA,僅為以往產品的1／100）。另外，還具有抗噪聲的干擾磁場消除功能，無需屏蔽措施即可安裝在PCB板上。不僅如此，內置的A／D轉換器采用數字輸出，可減少微控制器的負擔，并可更輕松地監測電流。利用這些產品優勢，可高可靠性地且輕松地進行各種應用的電流檢測，包括從大功率工業設備到電池驅動的小型設備。
本產品已于2019年11月開始出售樣品（樣品價格1000日元／個，不含稅），預計將于2020年1月開始暫以月產10萬個的規模投入量產。前期工序的生產基地為ROHM Apollo Co., Ltd.（日本福岡），后期工序的生產基地為ROHM Electronics Philippines Inc.（菲律賓）。
未來，ROHM將繼續開發工業設備和IoT領域不可或缺的高性能、高可靠性傳感器產品，為社會的安全與舒適貢獻力量。
＜特點詳情＞

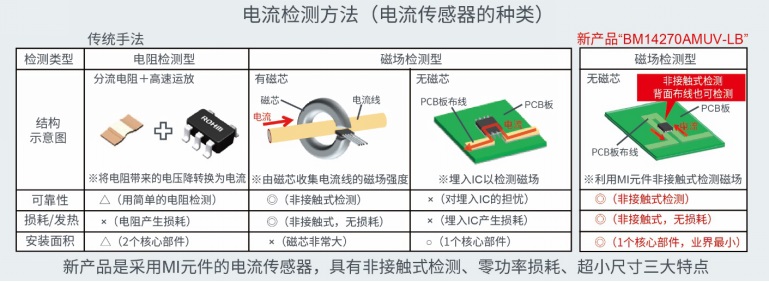

1. 非接觸式電流檢測、零功率損耗，有助于提高系統的可靠性
以往采用霍爾元件的產品，如果不在電流傳感器內布設電流線，就無法檢測電流，而布線則會產生損耗、發熱問題，萬一電流傳感器損壞，可能會導致整個系統停動。而ROHM新產品利用MI元件的高靈敏度特性，能以非接觸方式檢測電流，即使在使用高電壓的應用中，也不會發生額外的損耗和發熱問題，并且無需絕緣，設計更簡潔，有助于提高系統的可靠性。
2.小型、超低消費電流，非常適用于電池驅動設備

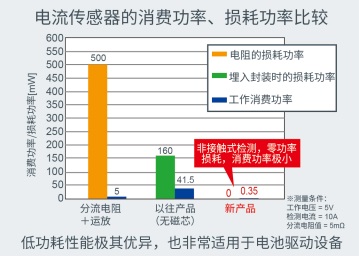

以往的產品，霍爾元件本身的消費電流就很大，因此當作為電流傳感器產品使用時，會產生10mA左右的消費電流。而新產品利用MI元件的低消費電流特性，實現了超低工作消費電流0.07mA（5V工作時的消費功率0.35mW），與以往產品相比，消費電流僅為1／100。此外，相比以往6.0mm x 4.9mm的尺寸，新產品僅3.5mm見方，業界最小的消費電流加上超小尺寸，非常適用于電池驅動設備。
3. 具有消除干擾磁場的功能，無需屏蔽措施即可安裝

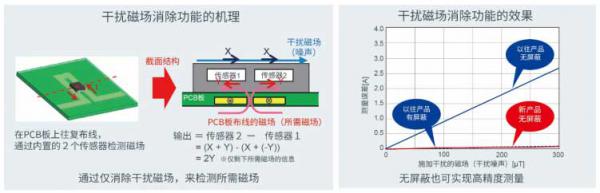

以往產品會因受地磁等干擾磁場的影響而產生測量誤差，需要采用磁屏蔽措施來屏蔽干擾。而ROHM的新產品，安裝在PCB板的往復布線上，利用內部的雙感應單元即可消除產生噪聲的干擾磁場，僅會檢測到原本需要測量的電流產生的磁場，因此無需屏蔽即可實現高精度測量。
4. 數字輸出，電流檢測更輕松
內置的A／D轉換器采用數字輸出，安裝于服務器等應用時，可減少微控制器的負擔，從而可更輕松地檢測電流。
＜應用示例＞
◇服務器、太陽能光伏發電系統、蓄電系統、功率計等基礎設施周邊的應用
◇機器人、FA設備、空調等大功率設備
◇無人機等電池驅動的應用
適用于電流監測和監控領域的各種應用。
＜術語解說＞
*1) MI元件（Magneto-Impedance元件）
使用特殊非晶絲的元件，愛知制鋼株式會社于全球首家推出。可檢測磁力和磁場。用很低的消費電流即可進行高靈敏度的檢測，作為促進物聯網發展的新技術，有望應用于各種領域。 |
