| TDK EMC 對策產品：揚聲器用高電流噪音濾波器 |
|
|
| 文章來源：永阜康科技 更新時間：2019/12/18 13:03:00 |
在線咨詢： |
| |
· TDK專有的低失真鐵氧體材料實現了高音頻質量
· 2A及以上的高額定電流可適用于智能揚聲器和外部揚聲器

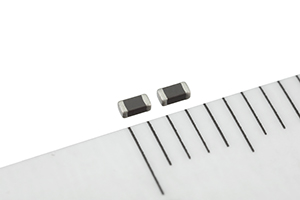

TDK 株式會社（TSE:6762）通過開發出兩款全新的音頻線用MAF1608GAD-L濾波器，擴展了MAF系列噪音濾波器的產品陣容。該款全新的積層濾波器占用空間僅為1.6 x 0.8mm，插入高度僅為0.6mm，能夠抑制1 GHz蜂窩頻率下的噪音及D類放大器產生的噪音，并確保高衰減質量。這兩款濾波器的額定電流分別為3.2 A和 2.3 A，直流電阻分別低至0.021 Ω和0.045 Ω，在900 MHz下的阻抗分別為120Ω和 200Ω。由于直流電阻低，額定電流高（超過2 A），此款新產品特別適用于要求功率水平達到或超過2 W的平板電腦的智能揚聲器和外部揚聲器以及耳機和麥克風的智能揚聲器和外部揚聲器，并將于2019年12月開始量產。
由于MAF系列（包括全新的MAF1608GAD-L）采用低失真鐵氧體材料，能夠非常有效地抑制噪音。因此，揚聲器線路中的這些濾波器極大地改善了接收敏感度，解決了使用傳統貼片磁珠產生的音質惡化問題。這款新產品也是對智能手機耳機和麥克風線用MAF1005GAD噪音濾波器的補充。今后，TDK將繼續擴展其產品系列，以滿足客戶對降噪和高音頻質量的要求。
主要應用
· 平板電腦、耳機和麥克風的智能揚聲器和外部揚聲器
主要特點及優勢
· 低失真鐵氧體材料能夠有效抑制噪音，實現低音頻失真
· 2A及以上高額定電流可適用于智能揚聲器和外部揚聲器
主要數據
|
類型
|
在900 MHz下的
典型阻抗[Ω]
|
典型直流電阻
[Ω]
|
最大直流電阻 [Ω]
|
額定電流
[A]
|
|
MAF1608GAD121L-
|
120
|
0.021
|
0.027
|
3.2
|
|
MAF1608GAD201L
|
200
|
0.045
|
0.059
|
2.3
|
|
| |
|
|
|
|
|
| |
| |
| |
 |
