    PCB設計紛繁復雜，各種意料之外的因素頻頻來影響整體方案的達成，如何能馴服性格各異的零散部件？怎樣才能畫出一份整齊、高效、可靠的PCB圖？今天讓我們來盤點一下。

　　PCB設計看似復雜，既要考慮各種信號的走向又要顧慮到能量的傳遞，干擾與發熱帶來的苦惱也時時如影隨形。但實際上總結歸納起來非常清晰，可以從兩個方面去入手：

　　說得直白一些就是：“怎么擺”和“怎么連”。

　　聽起來是不是非常easy？讓我們先來梳理下“怎么擺”：

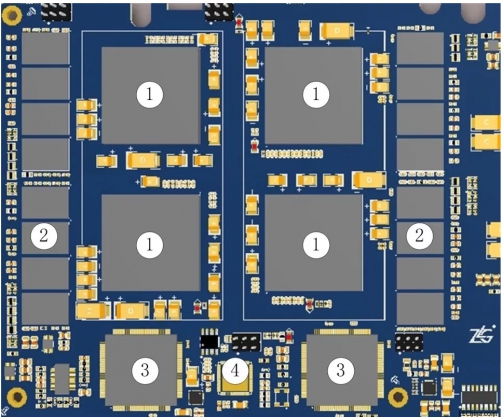

　　1、遵照“先大后小，先難后易”的布置原則，即重要的單元電路、核心元器件應當優先布局。這個和吃自助餐的道理是一樣的：自助餐胃口有限先挑喜歡的吃，PCB空間有限先挑重要的擺。

　　2、布局中應參考原理框圖，根據單板的主信號流向規律安排主要元器件。布局應盡量滿足以下要求：總的連線盡可能短，關鍵信號線最短;去耦電容的布局要盡量靠近IC的電源管腳，并使之與電源和地之間形成的回路最短 ;減少信號跑的冤枉路，防止在路上出意外。
　

　　先大后小，先難后易

　　3、元器件的排列要便于調試和維修，亦即小元件周圍不能放置大元件、需調試的元器件周圍要有足夠的空間，弄得太擠局面往往會變得很尷尬。

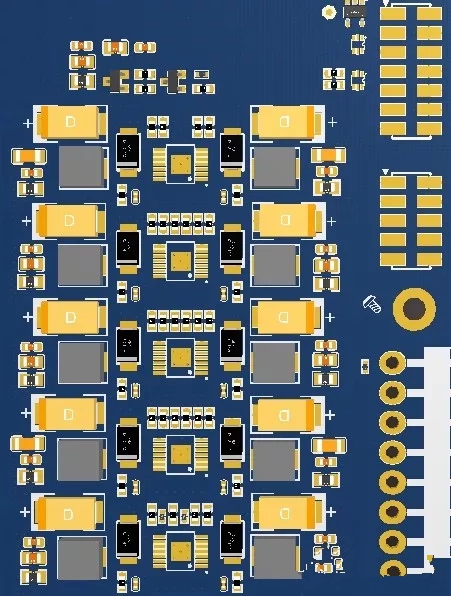

　　4、 相同結構電路部分，盡可能采用“對稱式”標準布局;按照均勻分布、重心平衡、版面美觀的標準優化布局。
　　

　　均勻分布、重心平衡

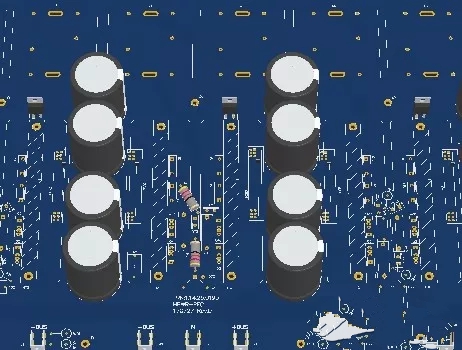

　　5、同類型插裝元器件在X或Y方向上應朝一個方向放置。同一種類型的有極性分立元件也要力爭在X或Y方向上保持一致，便于生產和檢驗。
　　

　　統一極性布局

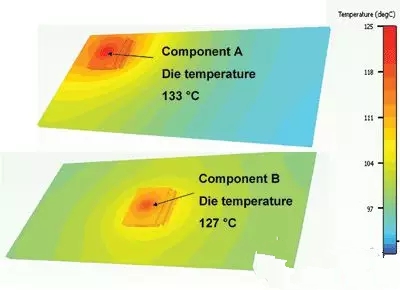

　　6、發熱元件要一般應均勻分布，以利于單板和整機的散熱，除溫度檢測元件以外的溫度敏感器件應遠離發熱量大的元器件。
　

　　發熱元器件均勻分布

　　7、高電壓、大電流信號與小電流，低電壓的弱信號完全分開;模擬信號與數字信號分開;高頻信號與低頻信號分開;高頻元器件的間隔要充分。元件布局時，應適當考慮使用同一種電源的器件盡量放在一起，以便于將來的電源分隔。

　　畫出一份優秀的PCB圖需要遵循哪些規則

　　以上即是關于“怎么擺”即布局的主要注意事項。而關于“怎么連”則相對要更復雜一些，大體來說就是：

　　鍵信號線優先：摸擬小信號、高速信號、時鐘信號和同步信號等關鍵信號優先布線 ;

　　密度優先原則：從單板上連接關系最復雜的器件著手布線。從單板上連線 最密集的區域開始布線 。
