致力于亞太地區市場的領先半導體元器件分銷商---大聯大控股宣布，其旗下品佳推出基于安森美半導體（ONSemiconductor）NCV78247的汽車矩陣式大燈系統解決方案。
隨著自動駕駛的迅速發展，人們對于汽車前燈性能的要求也越來越高。畢竟在自動駕駛普及的理想世界中，即使在夜間行駛也十分安全，完全不用擔心被撞。然而，根據交管部門的相關統計，夜間發生交通事故的概率要比白天多1.5倍，有55%的交通事故都發生在夜間。這主要是由于夜晚光線差、照明習慣不良等因素導致駕駛員的視覺機能特性發生變化，造成行車不當引發交通事故。因此，提高汽車夜間行駛的安全性顯得尤為重要。
大聯大品佳一直致力于汽車行業產品方案的設計與推廣。本方案是基于安森美半導體的新一代電源控制芯片開發的一款汽車自適應大燈系統ADB（Adaptive Driving Beam Lighting System）方案，解決駕駛者在陰雨天、轉彎道路、高速公路以及城市道路行駛時由于光線所引發的交通事故或者安全隱患等問題。在矩陣式LED控制單元減少了外部晶振以及相應的負載電容，并且在LED控制單元減少存儲類芯片，同時在LED電源驅動部分采用安森美半導體開發的高性能且?guī)в蠸PI通訊接口的多通道BOOST、BUCK模式LED驅動芯片。符合車廠AEC-Q100認證，適用于自適應遠光照明（ADB）、高級前燈照明（AFL）、激光照明等照明系統。采用高亮度（HB）和智能LED解決方案對傳統汽車照明解決方案進行更多的升級換代，目前已在長城、一汽等車廠中推廣應用。

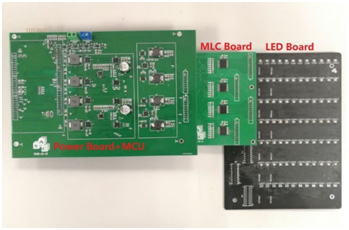

圖示1-大聯大品佳推出基于安森美半導體的汽車矩陣式大燈系統解決方案的展示板圖
核心技術優勢
電壓支持+12V/+24V輸入；
每一串LED驅動能力大于1.0A，可擴展2串到12串LED；
Boost電壓2.5V-68V；
驅動2-12通道或者12通道以上LED串（每一串由12顆LED構成），輸出功率在30W-140W；
采用高精度PWM方式進行調光；
通過SPI接口對驅動器的系統參數配置，控制以及診斷；
支持段式或者矩陣式開關；
方案采用高性能ARM核心MCU，通過CAN接口實現與BCM通訊；
BCM通過采集到Camera或者傳感器數據后進行命令解析，從而實現遠光、近光、霧燈、方向燈、晝行燈等功能的切換和自適應控制；
矩陣式頭燈方案采用OSRAM LUW CEUP.CE（矩陣式頭燈LED，200lm/1500mA）。

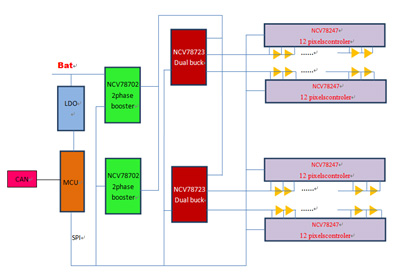

圖示2-大聯大品佳推出基于安森美半導體的汽車矩陣式大燈系統解決方案的方案塊圖
方案規格
【升降壓芯片NCV78702+NCV78723】
NCV78723支持2通道BUCK LED驅動器，內置MOSFET和電流采樣電阻，每通道電流高達1.6A，支持SPI接口對芯片進行配置，具有輸入輸出電壓監測和OV、UV、overcurrent保護，支持AEC-Q100 Grade 1認證，溫度范圍在-40℃~+150℃；
NCV78702支持2相Boost轉換器，支持5.5V到36V的寬電壓輸入，通過SPI接口可配置輸出電壓、MOS驅動電壓、輸出電壓監測、故障診斷等，支持AEC-Q100 Grade 1認證，溫度范圍在-40℃~+150℃；
【MatrixLED控制NCV78247】
12 switches，4 floating blocks of 3 switches（12 single LEDs or segments）；
每路開關最多支持1.0A驅動能力（in parallel up to 4A）；
PWM的相位差可以避免開關產生的峰值電流；
通過旁路特性可以檢測和診斷LED的開關特性；
支持SPI接口與主控進行通訊。 |
