VAS5176 是一款8.5V-24V 輸入,高度集成的開關型鋰離子/聚合物電池充電芯片, 以高精度調節2A充電電流,和電池電壓。它密切監測電池組的溫度只在設置安全溫度范圍下允許充電,還提供電池檢測、預充電調節、充電飽充和充電狀態指示等功能。熱反饋調節可降低充電電流并維持芯片內部溫度以不超過125°C 的條件下工作,如果結溫超過155°C,它將進行過熱關斷保護,停止工作以確�？煽慷�。
VAS5176 適合2-4 節電池充電,它集成24V 耐壓,低導通組抗的N-型場效應晶體管以1.0MHZ 同步降壓管理實現高效率的鋰電池充電并簡化外圍電路設計。VAS5176 封裝為SOP8-e。
1. 應用說明
2. 第4腳接低電平工作于3節鋰電充電模式測試數據如下：

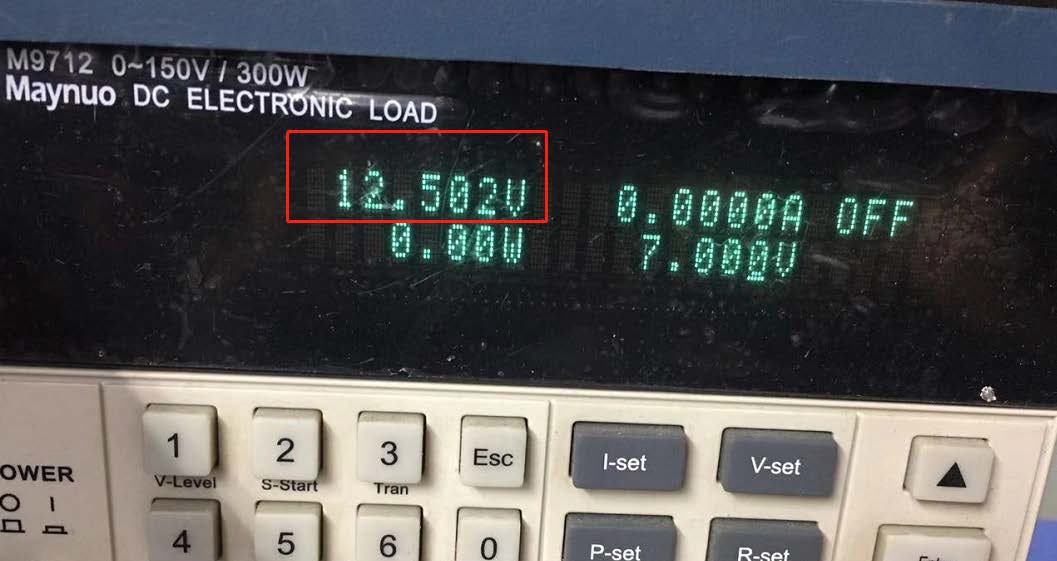

（1）. 電池管腳懸空輸出是12.502V

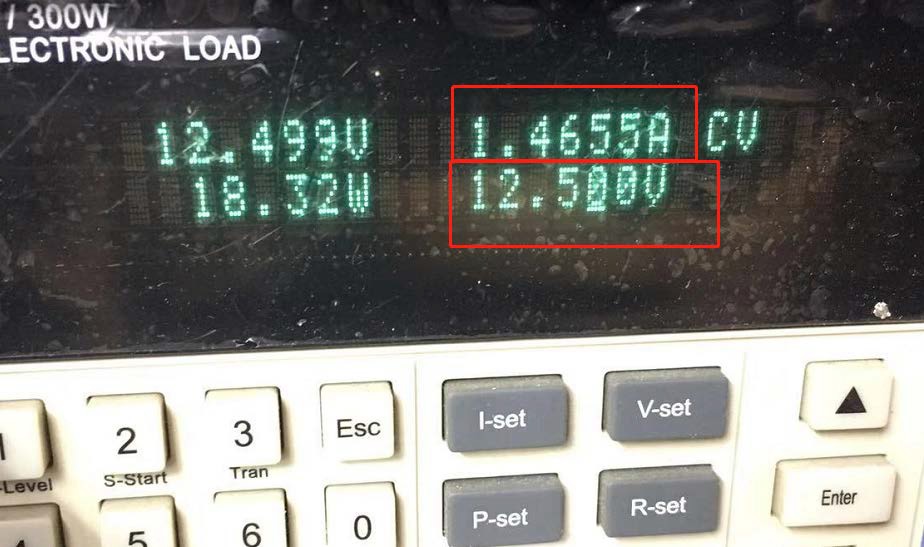

（2）. 快充滿12.5V的時候充電電流是1.4655A。

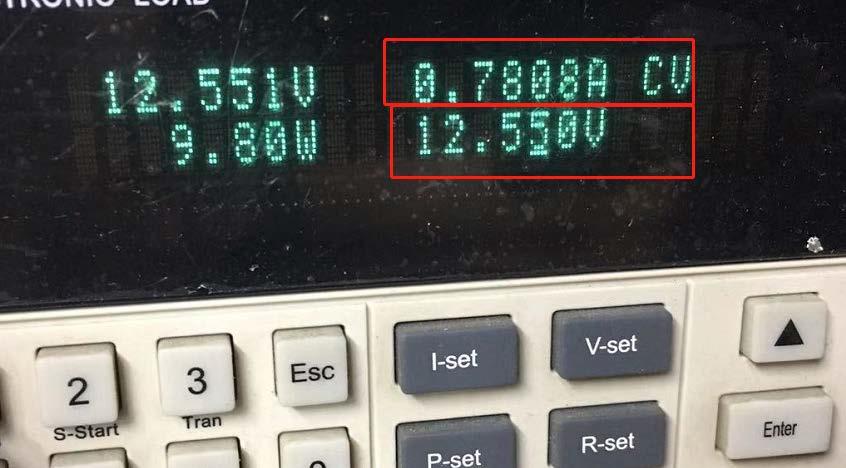

（3）. 快充滿12.55V的時候充電電流是0.78A。

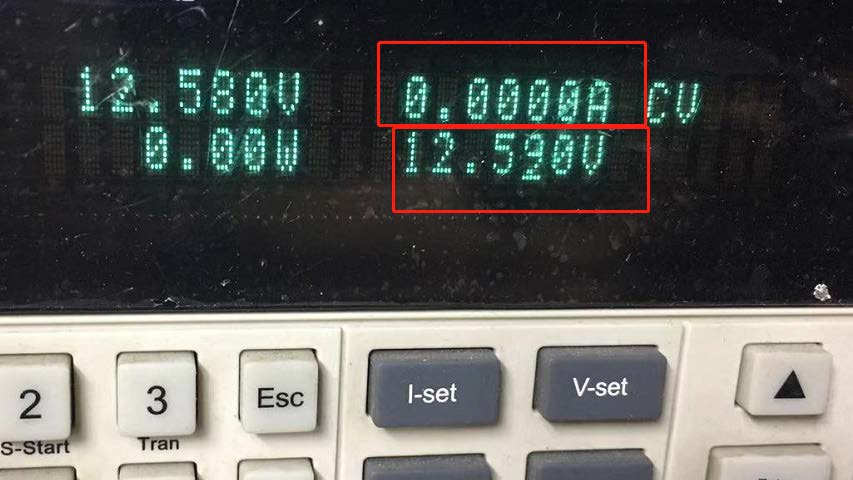

（4）. 12.59V的時候充電電流是0A，芯片判定為充滿，停止充電。

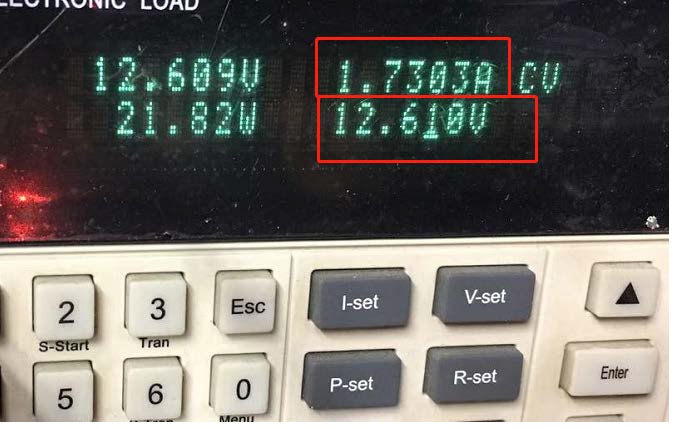

3. 如果第4腳接高電平,電池電壓是12.6V，此時芯片工作于四節充電狀態，電池端12.6V是恒流充電范圍，電流是1.73A
4. 總結
(1). VAS5176 第4腳接低電平工作于充3節鋰電模式，測試充電電流正常。
(2). 充滿關斷之后電池電壓多少會有一點點正常合理的誤差，以實際樣片測試為準。
(3). 檢查VAS5176 是否設置第4腳接高電平工作于充4節的模式。
詳細的產品資料及銷售聯絡信息請參看：http://www.tuangou168.com/products_3821.htm |
