立锜科技（Richtek）通過汽車電子標準認證的USB Type-C PD 和PWM Buck-Boost控制器解決方案。
大聯大詮鼎代理的Richtek RTQ7880-QT是一款通過汽車AEC-Q-100認證的USB Type-C PD以及PWM buck-boost控制器，該方案高度集成，適合各種PD應用。RTQ7880-QT包含ARM CortexTM-M0 MCU，因此能夠支持各種通訊協議，智能控制PWM轉換，軟件設定各種保護功能，以及其他客制化功能實現。此IC包含各種基于軟件設定的保護功能，像VBUS過壓保護（VBUS OVP）、VO欠壓保護（VO UVP）、以及VCONN限流保護等等，即使在MCU沒有激活的情況下，亦能實現保護功能快速響應。RTQ7880-QT以極少的外圍器件，簡單的PCB layout，為USB PD應用提供了極佳的解決方案。

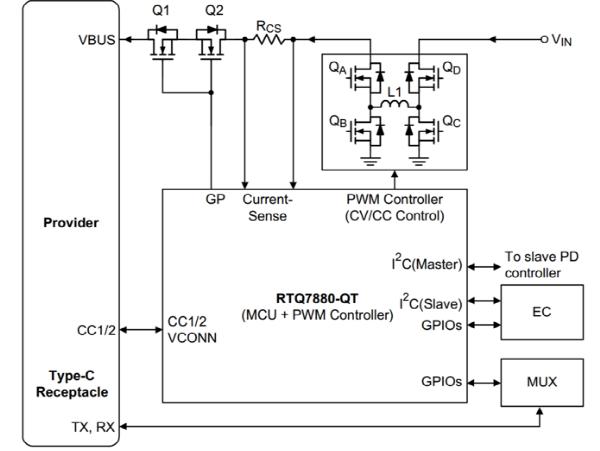

圖示1-Richtek汽車電子標準認證的USB Type-C PD和PWM Buck-Boost控制器解決方案的系統方案圖
產品特性
MCU
- ARM MO MCU；
- 16KB ROM，16KB MTP，1.5KB SRAM。
協議支持
- USB PD2.0/3.0/PPS（20mV,50mA/step）；
- 其他專有協議。
Type C Functions
- Dual Role Port；
- Vconn Support。
Buck Boost PWM
- Vin 4V-36V，Vout 3V-21V；
- 可編程頻率200kHz -600kHz；
- 可編程恒流控制；
- 可編程電纜補償。
電源路徑控制
- One charge pump gate drive for NMOS
lnteface and GPIO
- CC1/CC2，D+/D-，12C（master & slave）GPIO x 4
保護功能
- 可編程VBυS OVP、UVP、OTP；
- Vconn輸出電流限制。
其他
- Vbus快速放電控制；
- 支持在線更新；
- 用于小型檢測電阻的20倍電流放大器（-10mohm）；
- ADC 10 bits；
- QFN6x6-48 Wettable Package。
