| LTC7840 60V、雙路、兩相升壓控制器能夠級聯輸出以調節超過200V電壓 |
|
|
| 文章來源：永阜康科技 更新時間：2018/10/8 10:25:00 |
在線咨詢： |
| |

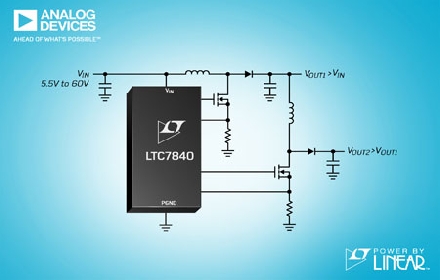

Analog Devices, Inc (ADI)宣布推出 Power by Linear™ LTC7840，這是一款兩相異步升壓控制器，可驅動兩級外部 N 溝道功率 MOSFET 。該器件可以配置為單路或雙路輸出升壓穩壓器，或者如需提供較高的電壓，則第一個通道的輸出可以饋入第二個通道的輸入，從而產生一個超過幾百伏的輸出電壓。LTC7840 的一種典型應用是利用第一個通道將 12V 輸入電壓提升到 48V，第二個通道將 48V 升壓至 240V 并提供高達 700mA 的輸出電流，因而使其非常適合汽車、工業和醫療應用。
LTC7840 在 5.5V 至 60V 的輸入電壓范圍內工作，并根據外部組件的選擇來調節輸出電壓。可對多達 4 個功率級采用異相時鐘，以最大限度降低輸入和輸出濾波要求。外部 MOSFET 以一個固定的頻率 (設置范圍為 50kH 至 425kHz) 執行開關操作，并可同步至一個外部時鐘。LTC7840 的每個通道還可以配置為 SEPIC 或反激式拓撲，從而使其擁有高度靈活性。其他特點包括可調最大占空比、可調最短導通時間，以及峰值電流模式控制下的過載和過壓保護。
LTC7840 有現貨供應，可提供兩種耐熱性能增強型 28 引腳封裝：扁平 4mm x 5mm QFN 和 TSSOP 封裝。E 和 I 級器件規格在–40℃至 125℃ 的工作結溫范圍，而 H 級器件的工作溫度范圍為–40℃至150℃。
特性概要：LTC7840
寬 VIN范圍：5.5V 至 60V
單路或雙路輸出兩相操作
用于滿足高 VOUT應用的多相級聯
可調最大占空比
可調最短導通時間
通過打嗝模式實現過流保護
輸出過壓保護
可設置和可鎖相工作頻率：50kHz 至 425kHz
可調電流限制
用于柵極驅動器的內部 10V LDO 穩壓器
兩個 RUN 引腳和雙通道電源良好監視器
異步拓撲 / VOUT僅受限于外部組件的選擇
適合于升壓、SEPIC 和反激式的靈活拓撲
價格與供貨
|
產品
|
量產供貨
|
千片批量的
起始價
|
封裝
|
|
LTC7840
|
現已供貨
|
每片 3.20 美元
|
耐熱性能增強型
28 引腳 QFN 和 TSSOP
|
|
| |
|
|
|
|
|
| |
| |
| |
 |
