簡介
SN4912是一款高品質立體聲耳機驅動。它集成了負電壓電荷泵，單電源供電時能夠產生以地位為參考的輸出，從而省去了大尺寸隔直流電容，節省了成本和電路板空間，同時具有良好的低頻響應。SN4912具有超低底噪，超高信噪比（SNR）等特點，音質更干凈，更清晰。在3.6V電池電壓下可以為32Ω負載提供30mW的輸出功率。
SN4912為便攜設備提供了高品質、小尺寸的耳機驅動方案。集成Pop-and-Click抑制電路，過熱保護功能。SN4912使用外部電阻來對增益進行調節。
SN4912工作電壓范圍為2.7V ~ 5.5V，使用UTQFN-12(2mm × 2mm) 封裝，可在-40°C ~ +85°C的環境溫度下工作。
特性
l 無需大尺寸輸出隔直電容
l 工作電壓2.7V ~ 5.5V
l 超低底噪(7µV)
l 超高信噪比(SNR = 103dB)
l PSRR可達-95dB
l ESD HBM 7kV
l 集成Pop-and-Click抑制電路
l 過熱保護功能
l 使用UTQFN-12(2mm × 2mm)封裝
應用
l 手機
l 掌上電腦
l MP3
l 其它便攜式電子器件

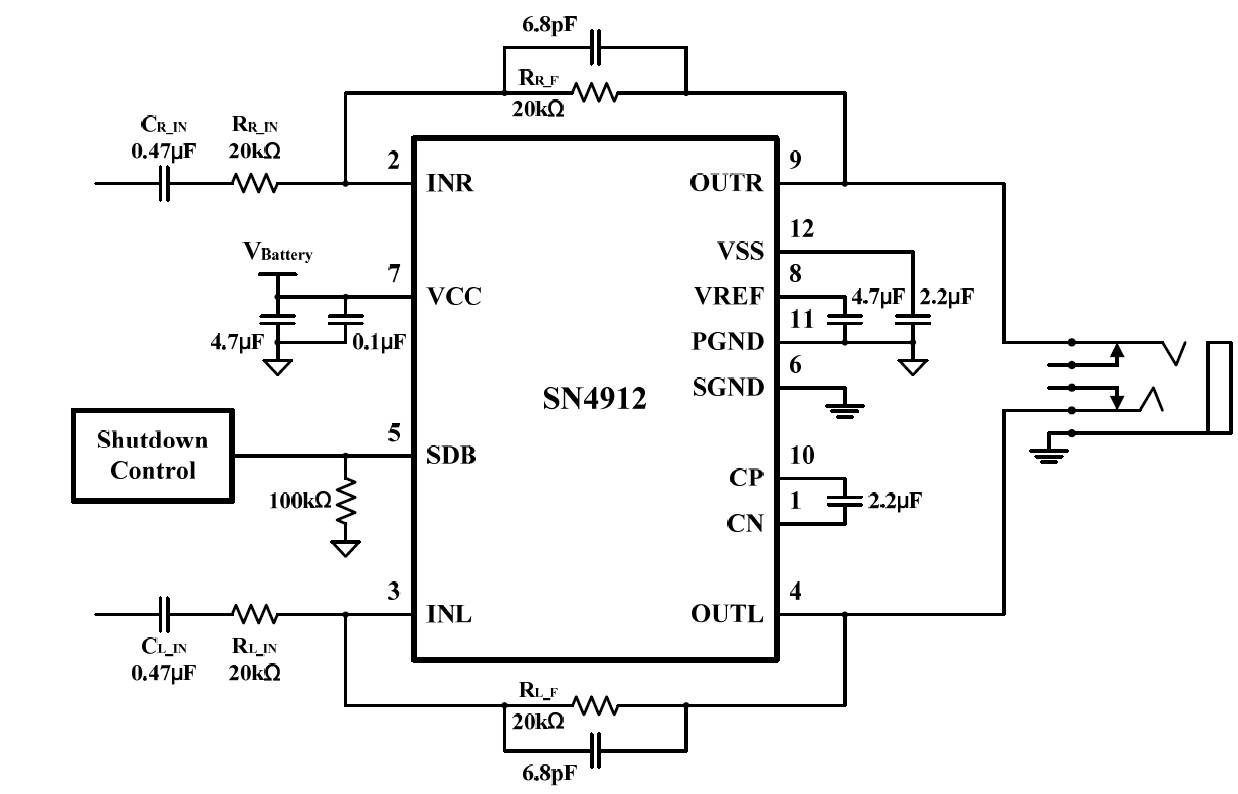

典型應用圖
|
