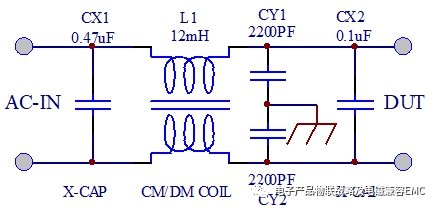

今天內訓我在家用電器產品推薦了EMI濾波器典型參考的關鍵參數設計；在有接地系統的＜75W 的FLY的典型濾波器參考如下：（再詳細說明給美的設計師參考）

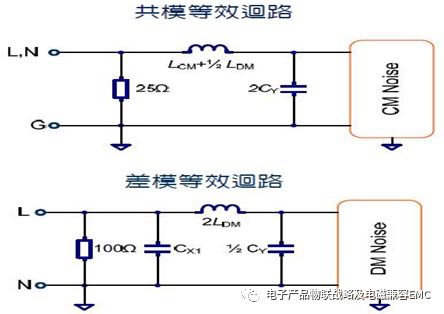

濾波器EMI－傳導的典型差模共模的等效設計圖如下：
A．如上圖共模的等效電路的fcn（諧振頻率）／截止頻率計算公式如下：
B．如上圖差模的等效電路的fcn（諧振頻率）／截止頻率計算公式如下：

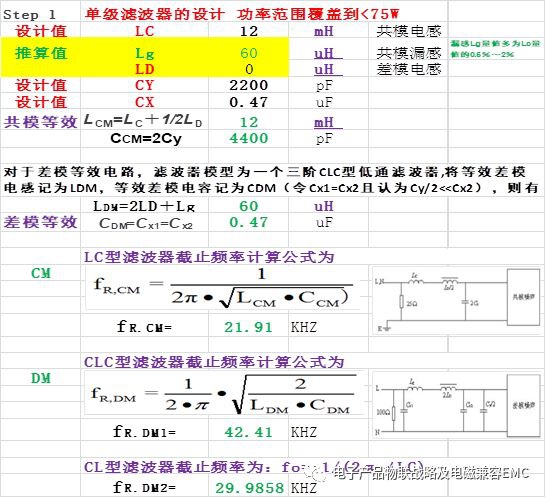

CM／DM 雜訊衰減－ 濾波器截止頻率通過實踐數據為10KHZ－50KHZ ；其設計的濾波器能通用大部分的運用設計！其參數理論計算數據如下：
我們確定fcn的一般方法
開關電源輸入濾波器的截止頻率fcn要根據電磁兼容性設計要求確定。對于騷擾源，要求將騷擾電平降低到規定的范圍，對于接收器，其接收值體現在對噪聲限值的要求上。對于一階低通濾波器截止頻率可推薦按下式確定：
騷擾源：fcn＝kT×（系統中最低騷擾頻率）；
信號接收機：fcn＝kR×（電磁環境中最低騷擾頻率）；
式中，kT、kR根據電磁兼容性要求確定，一般情況下取1／3或1／5。
舉例說明如下：
A．電源噪聲扼流圈或電源輸出濾波器截止頻率取fcn＝30～50kHz，同時要求低于我們的開關電源的最大工作頻率（當CLASS－A／B要求f＝150KHz為測試起點時）；
B．信號噪聲濾波器截止頻率取fcn＝10MHZ～30MHz（對傳輸速率＞100Mbps的信息技術設備）。
此外，對于輸入電流有特殊波形的產品及設備，例如接有直接整流－電容濾波的電源EMI輸入電路：沒有功率因數校正（PFC）的開關電源和電子鎮流器之類電器設備及產品，如果要濾除2～27／40次（9KHZ）電流諧波傳導干擾，噪聲扼流圈截止頻率fcn可能取得更低一些。
其它標準要求的說明如下：
美國聯邦通信委員會（FCC）規定電磁干擾起始頻率為300kHz；
國際無線電干擾特別委員會（CISPR）規定為150kHz；
美國軍標規定為10kHz。
設計要點：插入濾波器設計。

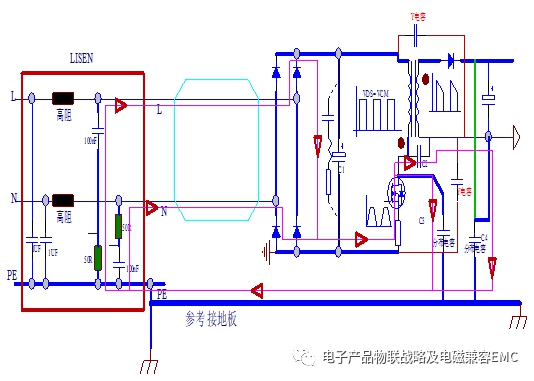

上圖中如果不插入輸入濾波器，我們很難通過EMI的傳導限值要求。

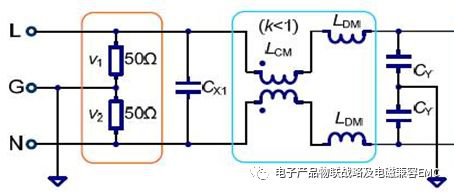

在實際運用中如果沒有插入輸入EMI的低通濾波器；我們采用差模和共模分離器進行無濾波器系統的理論研究如下：我們的測試的差模和共模的限值情況如下：

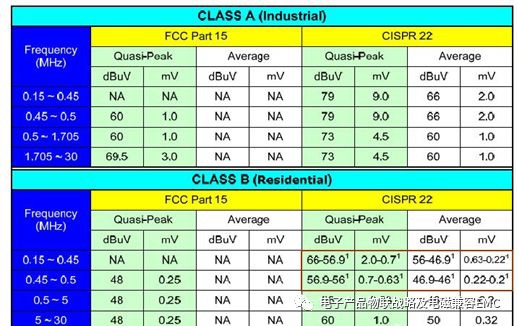

而實際我們需要達到的測試效果如下：要求滿足測試的CLASSA／B的限值要求：

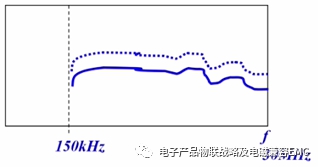

通常實際測試要比限值低5－10dB的設計！實際值為藍色實線的效果，虛線為我們的限值要求。
我們確定fcn的準確理論方法。

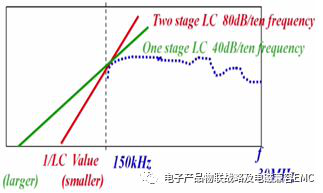

根據曲線要求進行切線分割法來確定濾波器的截止頻率值。
對于一級低通濾波器截止頻率可按下式確定：
騷擾源：fcn＝kT×（系統中最低騷擾頻率）； CLASSA／B＝150KHZ－30MHZ（標準）
接收機：fcn＝kR×（電磁環境中最低騷擾頻率）； CLASSA／B＝150KHZ－30MHZ
式中，kT、kR根據電磁兼容性要求確定，一般情況下取1／3或1／5；并且小于開關電源的設計工作頻率。
對于＜75W 的FLY反激的開關電源設計；我在進行差模和共模無濾波器分離測試時得出的曲線進行ClassB的限值要求得出的衰減曲線進行切線分析時；fcn的切點正好差不多在150KHZ的1／3處；因此得出＜75W 的FLY反激的開關電源設計 其截止頻率在50KHZ 附近；因此我的設計建議對于＜75W的FLY開關電源的差模＆共模的截止頻率推薦在10KHZ－50KHZ設計。
因此對于＜75W的開關電源的濾波器的設計推薦我的實驗參數進行迭代設計。
請參考：《開關電源系統電磁兼容進級設計與優化》開關電源－傳導干擾進行高效設計時，濾波器的設計是最快速的方法。

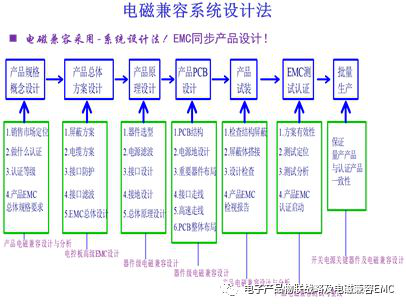

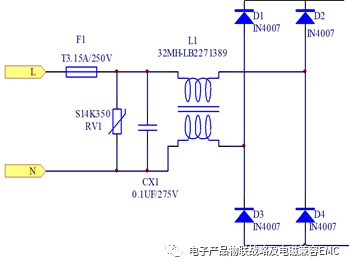

對于系統是Ⅱ類器具／結構－ 無接地措施的產品的EMI濾波器我的推薦設計：
原理計算公式同接地有Y電容設計的計算方法相同：

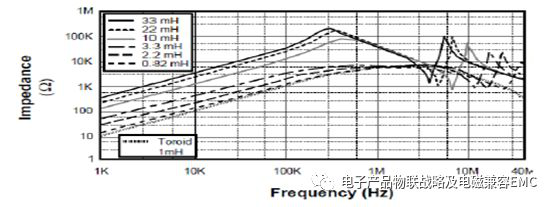

注意：理論上電感量越高對EMI抑制效果越好，但過高的電感將使截止頻率更低，而實際的濾波器只能做到一定寬帶，也就使高頻噪聲的抑制效果變差。
（一般開關電源的噪聲成分約為1～10MHZ間，但也有超過10MHZ之情形）。
注意：
電感量愈高，則繞線匝數愈多，鐵氧體磁芯ui越高，如此將造成低頻阻抗增加（DCR變大）。匝數增加使分布電容也隨之增大，使高頻電流全部經此電容流通。過高的ui使鐵芯極易飽和，根據我多年的設計經驗對于鐵氧體材料ui＝10K是比較理想的。

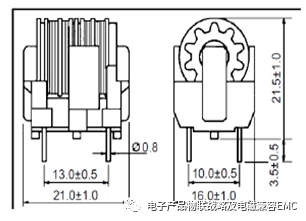

上述EMI共模濾波器推薦FT20．6 或者ET28；采用分區／槽繞（Sectional Winding）推薦設計電感在32mH 左右，如需規格－DS可以推薦給大家。
|
