| 什么是耳機放大器？
耳機放大器簡稱耳放。在耳機系統中，音源與耳機之間加入一個耳機功率放大器的環節，可以改善音質、調整系統的音色走向，這已經在耳機發燒友中形成共識。特別是千元以上較為高檔的耳機，使用耳機放大器后音質改善是明顯可聞的。雖然一般的音源（如CD機）上大多有耳機輸出插孔，但這個插孔背后的電路和用料普遍十分平庸。以CD機為例，一般都是用一片4556、4558等運放做放大，成本不過幾塊錢，音質如何可想而知。即使是較為高級的CD機，其耳機放大電路也很少有達到“發燒”水準的。某些萬元級的CD機，但其耳機放大也只不過用了兩片JRC4558，雖然推動絕大多數動圈式耳機已足夠，但如果用高標準來衡量，還是不夠的，不能充分發揮出高檔耳機的真正實力。還有一些中高級音源，如馬蘭士CD17及以上型號，為保證音質，干脆不設耳機插孔，只能配合耳機放大器使用。
HIFI音響HIFI耳機與耳機放大器的核心結構：
現在喜愛聽音樂的朋友是越來越多了，為了聽到更好的聲音，很多朋友都購買了品質比較高的音源，比如高檔聲卡或HiFi入門級的CD臺機，但卻還是無法得到心目中的高品質聲音表現。問題到底出在哪里？
在音響店里聆聽高檔音響，留下了難以磨滅的印象，想來不少朋友都有過這樣的經歷吧。雖說一分錢一分貨，但自己能否構建與之表現稍相近的系統呢？
HiFi耳機的優異表現相信給過很多朋友以驚喜，但在很多地方都會留下一些底氣不足的遺憾，這個問題應該怎么解決？

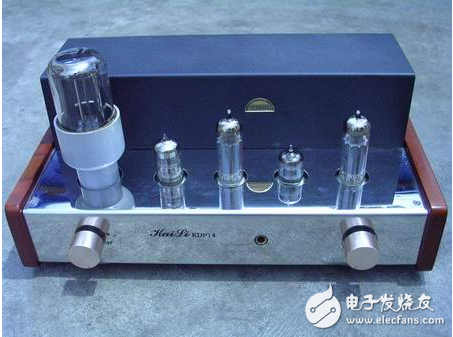

關注HiFi音響的朋友們如果見識過名廠或高手制作的膽機，觀摩過那如鏡光滑的機箱和靈性四溢的膽管，再聆聽過柔美醇和的聲音，可能都會不禁揣測一下內部的結構。如果打開外殼，見到內部并沒有預想中的電路板，而是幾根粗銅線縱橫交錯地搭成一個網狀框架，各個元件都整齊地焊接在這個框架上，之間再用各色導線連接，不免會驚嘆連連。高手會說，這樣的手法叫做搭棚焊接，簡稱搭焊，既是最傳統的，也是最好聲和最藝術的手法。也許朋友們會想：我能不能擁有這樣的一個藝術品呢？
希望在大家看完本文后，這些疑問能夠得到有價值的回答。音響本是學無止境，筆者言語中若有不周或謬誤，希望能與大家展開商榷和得到斧正。
耳機放大器的設計制作原理，電路圖及PCB圖：
用頭戴式耳機，尤其是小型耳機聽音樂，總感到音樂味不夠足，在低頻段的效果更差。因此用本機增強耳機的低頻特性，并采用立體聲反相合成的辦法，加上內藏簡易矩陣環繞聲電路，能獲得強勁的低音和在較寬的范圍內展寬音域。本機稱為超級廣場效果。這種扣人心弦的力量，不亞于實況立體聲。
一、電路工作原理

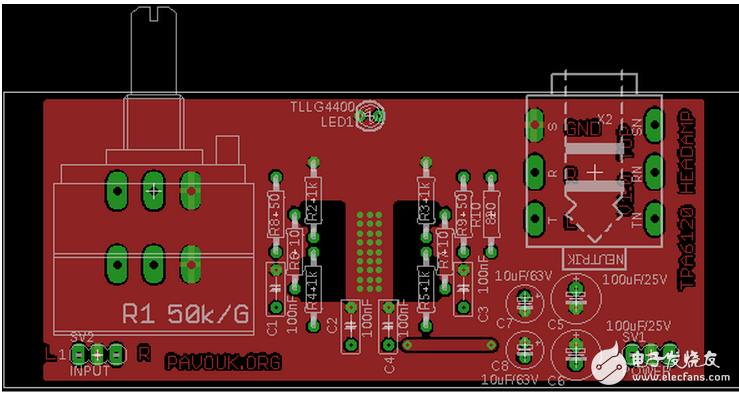

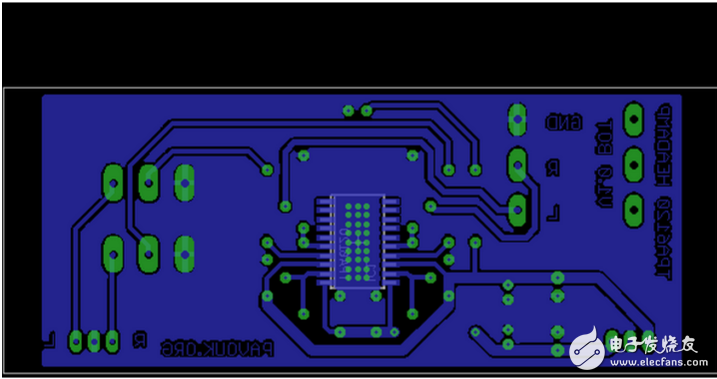

超級廣場效果的耳機放大器PCB圖

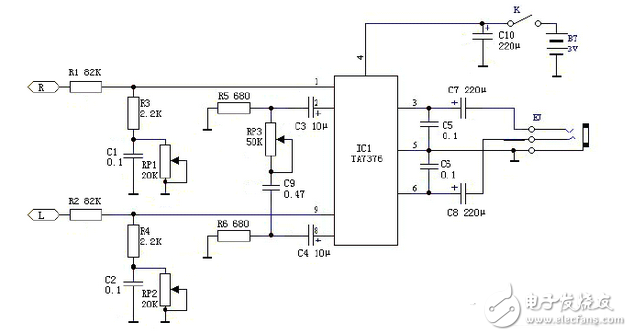

超級廣場效果的耳機放大器電路圖
由電阻電容組成的低頻增強電路。利用功率放大器IC 的反饋輸入，組成立體聲反相合成電路。利用功率放大器IC 組成頭戴耳機的驅動電路。從輸入端IC 之間的電阻電容起到增強低頻特性的作用，因為加有電位器，低頻部分的增強量可在0--10 倍之間連續可調。立體聲反相合成電路IC 2 腳和8腳的直流耦合電容之后，由0.47μF 和50K 的電位器組成。在此電路中，把立體聲的廣場效果成分中的高音部分左右分別反相后合成，起到增強效果的作用。
用東芝TA7376P 推動頭戴式耳機。這種IC 內藏兩個通道，外接元件少，可在低電壓下工作。負載阻抗較低時，可重放出動人效果的低頻聲音。電源若改用5#電池，用四只串聯，電壓為6V，可直接驅動高輸出的揚聲器。若將三個200μF/10V 的電容增加到1000μF 左右，可獲得更好的效果。
二、元器件的選擇
所有元件沒有什么特殊的。0.1μF 和0.47μF 的電容用獨石電容，其它的用電解電容。電位器中，20K 為雙連電位器，50K 用帶開關電位器。電阻無特殊要求，選用普通1/8 或1/4W金屬膜電阻器。插頭用立體聲插頭。
三、制作和調試方法
制作極其簡單，即使是初學者，有一天的時間就足夠了。要留心IC 的腳和電解電容的極性。電位器的接線比較凌亂，不要搞錯了。若沒有接線錯誤和焊接不良，一定會馬到成功。接入頭戴式立體聲耳機或普通耳機，裝入電池，打開開關。若兩個旋鈕配合得好，收聽音樂可得到極其感人的效果，。根據聆聽的音樂和音源適當的調整，這就是本機的使用方法要點。不用說，和小型音響，電視，CD 相連會得到更佳的效果。 |
