| LTC4162 3．2A、35VIN／35VOUT同步單片式多化學組成PowerPath管理器／充電器具有數字I2C遙測和MPPT操作功能 |
|
|
| 文章來源：永阜康科技 更新時間：2018/7/19 11:34:00 |
在線咨詢： |
| |

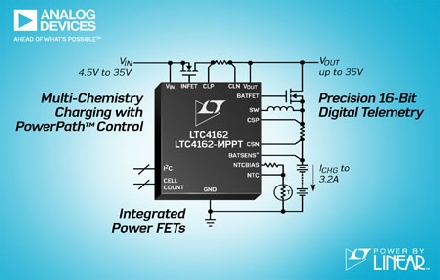

Analog Devices, Inc.(ADI) 宣布推出 Power by Linear™ LTC4162，這是一款高度集成的高電壓多化學組成同步單片式降壓型電池充電器和PowerPath™ 管理器，內置遙測功能，并提供最大功率點跟蹤 (MPPT) 選項。LTC4162 可以對壁式適配器、背板和太陽能電池板等多種輸入源進行高效功率傳送，為鋰離子 / 鋰聚合物、磷酸鐵鋰 (LiFePO4) 或鉛酸電池組充電，并向高達 35V 的系統負載供電。該器件提供先進的系統監控和電源通路 (PowerPath) 管理，以及電池健康狀況監測功能。當要求主微控制器訪問 LTC4162 最先進的功能時，可以選擇使用 I2C 端口。該產品的主要充電功能可利用引腳搭接配置和編程電阻器進行調節。這款器件提供精準的 ±5% 充電電流調節 (高達 3.2A)、±0.75% 充電電壓調節、以及工作在4.5V 至 35V的輸入電壓范圍。其應用包括便攜式醫療儀器、為1至5個設備提供USB 功率傳輸、軍用設備、工業手持設備和加固的筆記本電腦/平板電腦。
LTC4162 內含一個精準的 16 位模數轉換器 (ADC)，可按照命令連續監控多個系統參數，包括輸入電壓、輸入電流、電池電壓、電池電流、輸出電壓、電池溫度、芯片溫度和電池串聯電阻 (BSR)。所有系統參數都可通過一個雙線I2C 接口監控，而可編程和可屏蔽的警示則能確保只有關注的信息才會引起中斷。該器件可運行最大功率點跟蹤算法，對輸入欠壓控制環路進行全局掃描，并選擇一個工作點，以最大限度地從太陽能電池板和其他電阻源提取功率。而且，LTC4162 的PowerPath拓?fù)涫馆敵鲭妷号c電池分離，從而使得便攜式產品能夠在電池電壓非常低的情況下采用充電源時可以立即啟動。
LTC4162 的片內充電配置針對多種電池化學組成進行了優化，包括鋰離子 / 鋰聚合物、LiFePO4和鉛酸電池。充電電壓和充電電流均可根據電池溫度自動調節，以遵循 JEITA 規范或定制設置。
LTC4162 采用 28 引腳、4mm x 5mm 裸露焊盤 QFN 封裝，具有卓越的熱性能。E 級和 I 級器件可在 –40℃ 至 125℃ 溫度范圍內正常工作。所有器件版本都有現貨供應。
特性概覽：LTC4162
具終止功能的多化學組成電池充電器 (鋰離子 / 鋰聚合物、LiFePO4和鉛酸電池)
寬的充電輸入電壓范圍：4.5V 至 35V
高效率同步操作
16 位數字遙測系統用于監視 VBAT、IBAT、RBAT、TBAT、TDIE、VIN、IIN、VOUT
輸入欠壓充電電流限制環路
針對太陽能電池板輸入的最大功率點跟蹤 (MPPT)
輸入電流限制功能優先考慮系統負載輸出
低損耗PowerPath管理器
可在電池電量耗盡或無電池的情況下實現即時啟動運行
JEITA 和鉛酸電池連續溫度控制下充電
耐熱性能增強型 28 引腳 4mm x 5mm QFN 封裝 |
| |
|
|
|
|
|
| |
| |
| |
 |
