40W+2X15W最新2.1音箱D類音頻功放組合解決方案
文章來源：永阜康科技 更新時間：2018/5/31 16:03:00
在線咨詢：
給我發消息
姚紅霞 3003214837
給我發消息
鄢先輝 2850985542
給我發消息
李湘寧 2850985550
13713728695


深圳市永阜康科技有限公司推出40W+2X15W最新2.1音箱D類音頻功放組合解決方案，能極大降低加工環節的成本，實現音箱產品的低功耗輕薄化。

方案特性

8V-23V寬泛的工作電壓范圍;

運用通用的LM358或NJM4558做分頻低通處理;

CS8626驅動低音,在18V的供電情況下提供42.5W/4Ω持續功率輸出;

AL3815驅動立體聲,可提供2X15W/8Ω持續功率輸出;

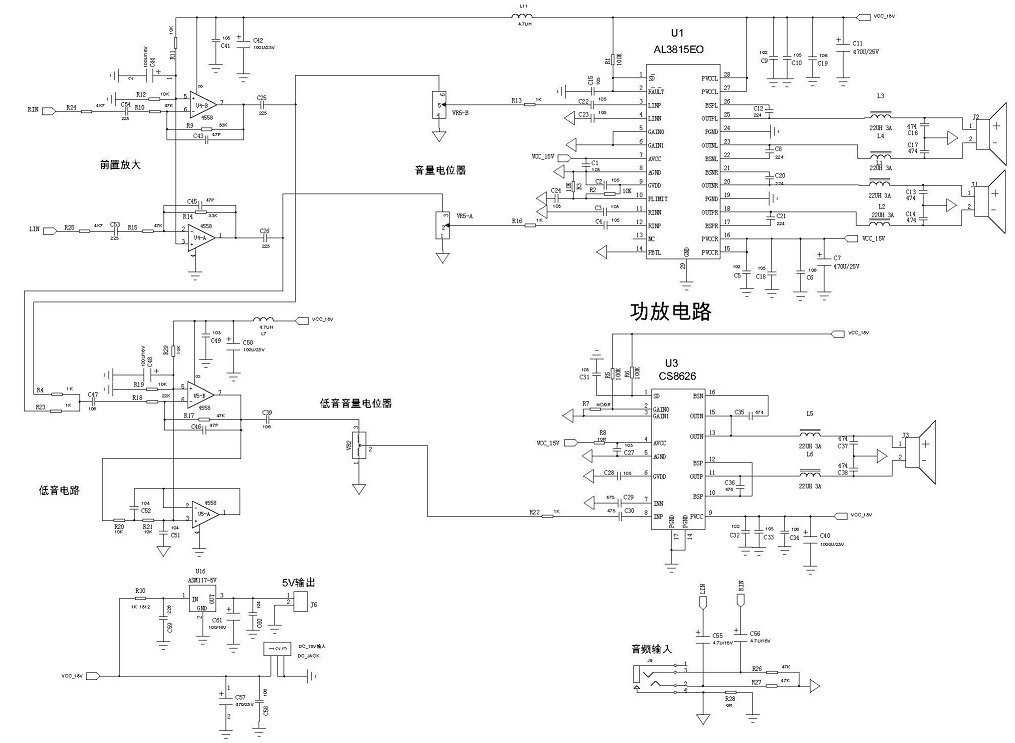

方案原理圖

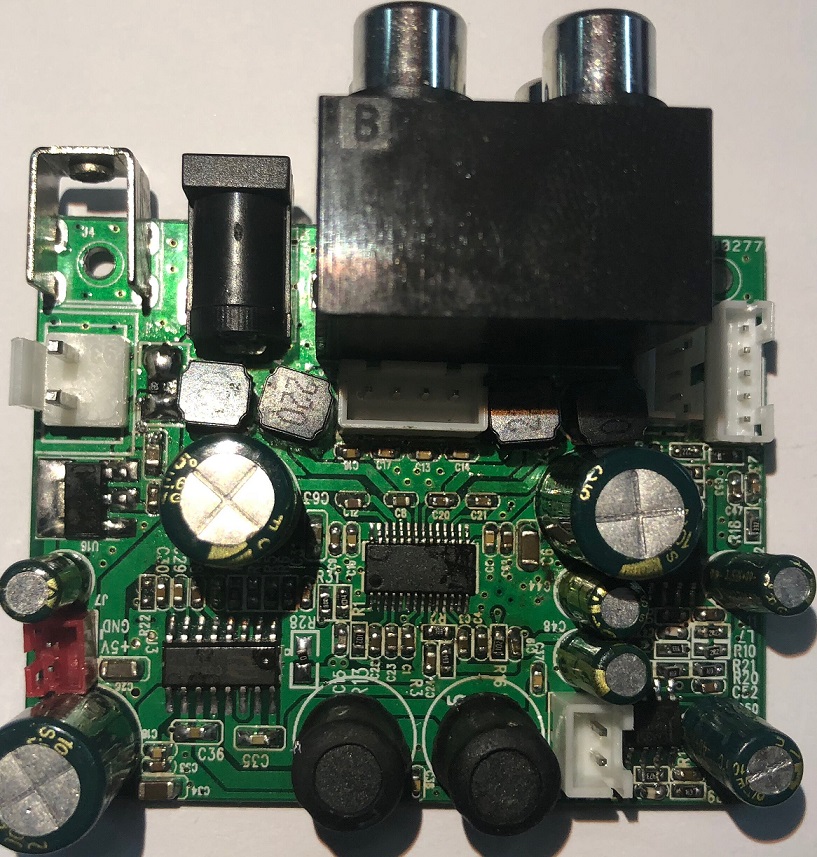

方案實物圖

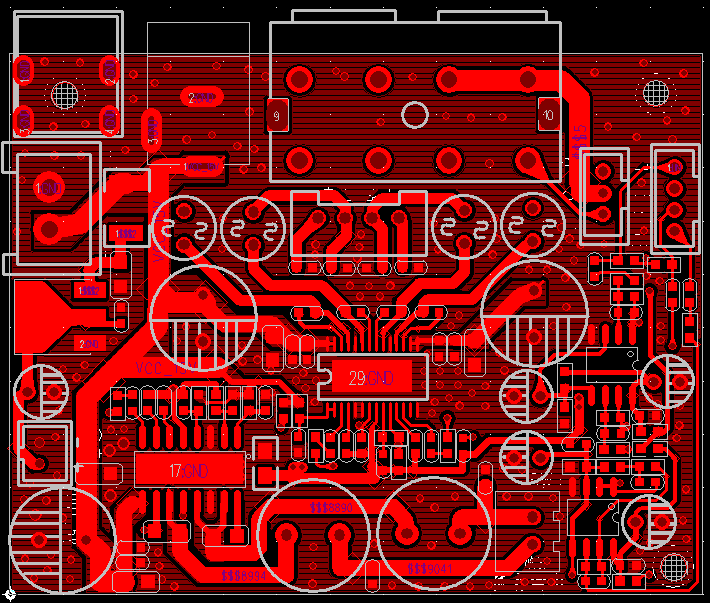

PCB正面

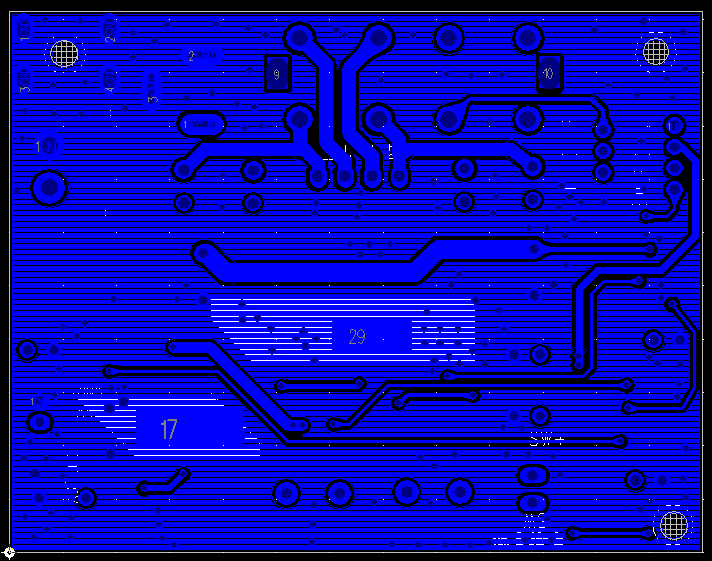

PCB反面

CS8626的產品資料請參看：http://www.tuangou168.com/products_3784.htm

AL3815的產品資料請參看：http://www.tuangou168.com/products_3642.htm





    您可能對以下產品感興趣
產品型號 功能介紹 兼容型號 封裝形式 工作電壓 備注
CS8626 50W/23V/6Ω CS8622/CS8623 ESOP-16 8V-23V 50W單聲道D類音頻放大器，管腳兼容CS8622/CS8623
CS3815EO 2X15W/16V/8Ω或30W/16V/4Ω TPA3110/TPA3110D2/EUA2110 HSSOP-28 8V-26V 具有揚聲器保護的無濾波器的15W立體聲D類音頻功率放大器
