| Allegro MicroSystems, LLC推出獨特的2D霍爾效應速度和方向傳感器IC |
|
|
| 文章來源：永阜康科技 更新時間：2018/2/25 10:31:00 |
在線咨詢： |
| |
新產品為面向電機和磁編碼器應用的通用傳感器IC

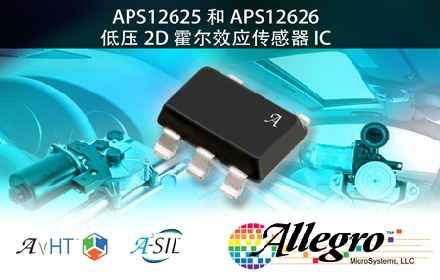

Allegro MicroSystems, LLC宣布推出全新2D霍爾效應鎖存IC系列APS12625和APS12626，新產品具有垂直和平面霍爾元件，能夠進行二維感測，因而可以減小系統尺寸，降低物料清單（BOM）成本，并可提高性能和靈活性。APS12625和APS12626根據ISO 26262進行開發，支持AEC-Q100標準，適用于汽車和其他安全性關鍵的系統。
APS12625具有速度和方向輸出，而APS12626則具有四路（通道A和B）輸出。獨特的可選功能允許主機系統在重新加電后恢復傳感器的先前狀態，這樣可以避免具有防夾功能的車窗升降器等智能運動應用中的數據丟失。
每個集成電路包含一對相互正交的傳感器晶片，通道間具有90°的相位間隔，因而不受磁極間距和氣隙影響。APS12625和APS12626都可用于三種垂直和平面霍爾元件的組合（XY，ZX和ZY）。實際上，傳感器IC和環形磁鐵之間的任何方向都可以支持，并且環形磁鐵的間距可以在保持正交的情況下進行調整。
Allegro MicroSystems, LLC數字位置傳感器IC產品線總監Jim Judkins介紹說：“Allegro的垂直霍爾技術是一種用于磁性電機/編碼器應用的獨特傳感器IC解決方案。設計人員可以在更小面積的電路板上實現更低的成本和功耗，同時滿足其安全性目標，并且可以花更少的時間來進行重復設計，以支持磁間距或系統形狀因數的變化。”
這些單片器件都包括三個霍爾板（一個平面，兩個垂直）、一個多路復用器、一個小信號放大器、穩定斬波器、施密特觸發器和兩個NMOS輸出晶體管。它們的工作電壓為2.8～5.5 V，支持高達175℃的結溫（詳細信息請參見器件數據表）。每個具有微型SOT23-5封裝的器件可以取代了一對傳統的霍爾效應鎖存IC，這意味著利用與傳統非冗余方案幾乎相同的空間，即可針對安全關鍵的應用實現冗余傳感方案。 |
| |
|
|
|
|
|
| |
| |
| |
 |
