TC78H620FNG 適用于低電壓（2.5V）驅動的H橋驅動器IC

文章來源：永阜康科技更新時間：2017/12/4 13:44:00

在線咨詢：

張順平 3003262363

張代明 3003290139

鄢先輝 2850985542

13713728695

東京—東芝公司（TOKYO：6502）旗下半導體與存儲產品公司宣布推出“TC78H620FNG”。“TC78H620FNG”是東芝公司H橋[1]驅動器IC系列的最新產品，適用于有刷直流電機和步進電機，如用于移動電池驅動設備（相機和小型打印機）以及家用電器中的電機。批量生產即日啟動。

新產品采用四端口接口控制，其使用相位（PHASE）信號和啟動（ENABLE）信號進行控制。具有標準接口的現有產品“TC78H610FNG”需要四個端口實現步進電機的整步控制。新產品“TC78H620FNG”僅需三個端口即可實現控制。由于芯片組的高功能性，在某些情況下，缺少M(fèi)CU控制端口成為問題。該產品將有助于解決這一問題。

新產品與低電壓驅動（電機驅動：2.5V以上，邏輯控制：2.7V以上）兼容，因此適用于3.7V鋰離子電池驅動的移動設備（相機和小型打印機）。

主要特性

• 相位（PHASE）和啟動（ENABLE）接口信號使用三個控制端口便可實現步進電機的整步驅動。

• 它可以控制兩臺有刷直流電機或一臺步進電機。

• 小型封裝（SSOP16）縮小安裝面積并降低電路板的成本。

• 集成有異常檢測功能（過流檢測、過熱保護電路和欠壓鎖定電路），可提高驅動電機的安全性。

• 待機模式耗電0μA（典型值）。

• 集成有直通電流保護。電機控制無需考慮ON（開）和OFF（關）輸出切換之間的停滯時間。

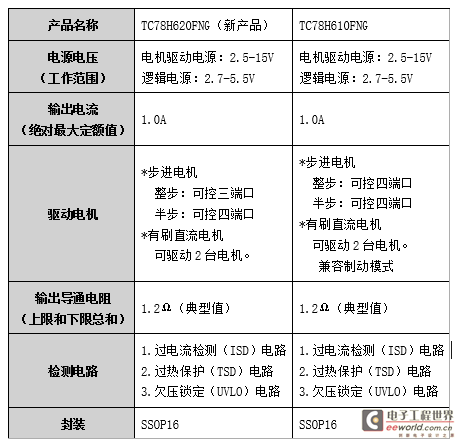

主要規格

您可能對以下產品感興趣

產品型號	功能介紹	兼容型號	封裝形式	工作電壓	備注
HR2125	HR2125是一種雙通道、低導通壓降的正反向電機驅動芯片，為玩具、打印機和其它電機一體化應用提供一種雙通道電機驅動方案。		DFN-10	1.8V-6.8V	低壓雙通道H橋驅動器
