主動降噪電路的設計（ANC Circuit Design)
文章來源：永阜康科技 更新時間：2017/11/10 15:04:00
在線咨詢：
給我發消息
姚紅霞 3003214837
給我發消息
鄢先輝 2850985542
給我發消息
李湘寧 2850985550
13713728695

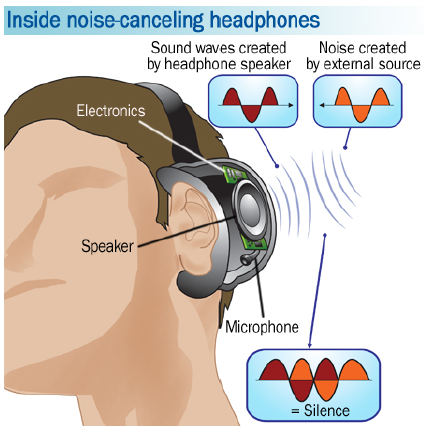

      主動降噪的降噪電路分為3個階段，每個部分都包含放大電路用獨特的方式改變噪音模擬信號。



      首先是預放大，這部分并不會對信號做反向；然后，是相位反向，配置運放；最后，信號疊加放大。


      降噪耳機包括兩個分離的通道，為了保持立體聲。兩個通道獨立，并行處理。噪聲消除是將模擬音頻信號經過這3部分電路的處理來實現的。


      預放大

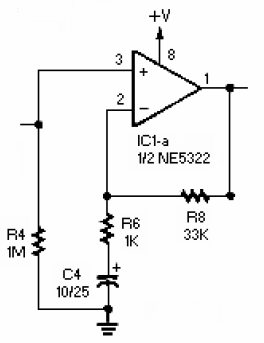

      預放大電路是一個運放電路，并不對音頻做反向處理，看起來像預放大。這個電路是必須的，因?yàn)檫@個噪音的音頻信號從麥克風過來之后非常微弱，必須經過放大，才可以使用。預放大的增益由R8和R6的比值決定，通過改變這兩個電阻值可以控制音頻信號的幅度，這個信號將被送入相位反轉電路。

      相位反轉

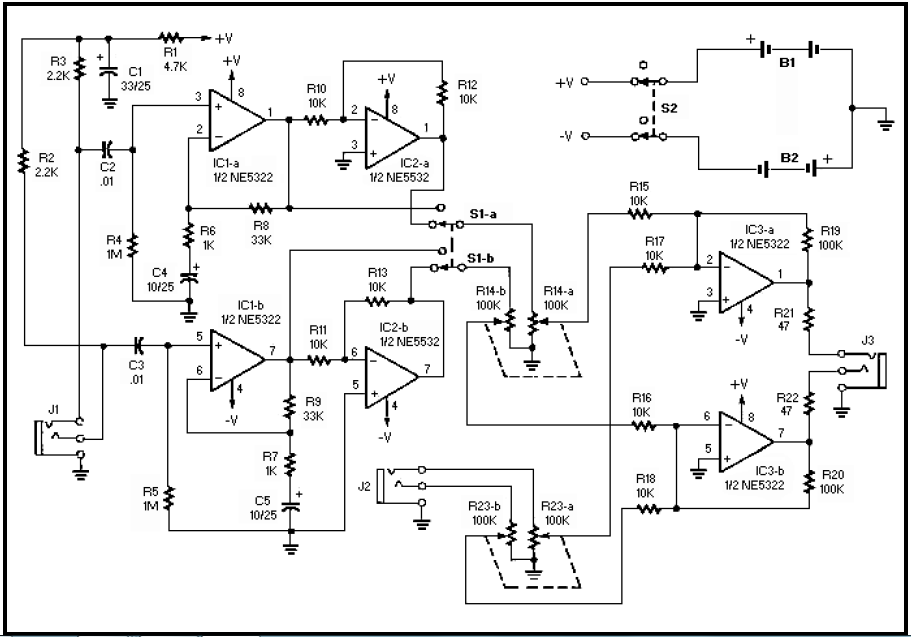

      這部分電路通過改變電壓極性來改變信號相位。通過改變電阻R12和R10的比值，來改變運放電路的幅值。
      電位計（分離元器件方案中）在這里要出場了。


      信號疊加


      這里被反轉的噪音信號將和原有的音樂信號疊加在一起輸出給揚聲器。疊加后的信號的增益由R19和R15的比值控制。
