適用于現有布線及LED照明應用的單極智能墻壁開關參考設計

高效率、高可靠性LED驅動器IC領域的世界領導者Power Integrations近日發布一款全新的參考設計DER－622。這是一款可兼容住宅改造中最常見的布線條件的智能墻壁開關。

通常，具備無線連接、人體感應傳感和/或語音控制功能的智能墻壁開關都需要中線連接為裝置供電，這種要求在對現有線路進行改造的情況下有時難以滿足。無中線產品適用于舊有的白熾燈泡照明應用，這是由于智能開關處于待機模式時其允許通過的泄漏至負載的交流輸入電流較小，不足以加熱白熾燈泡的燈絲。然而，對于LED燈和緊湊型熒光燈的應用來說，智能開關內部電源待機時的電流如果比較大，會導致難以接受的閃爍現象，通常稱為“鬼影”現象。其產生原因在于燈泡中對泄漏的能量進行了累積，而該能量可造成燈具間歇性啟動和短時發光的現象。

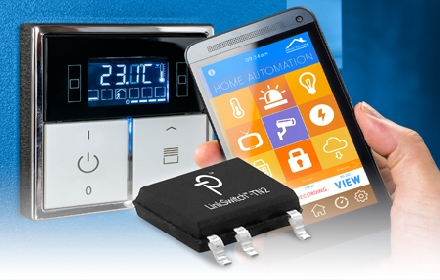

DER－622是一款待機消耗電流小于500 µA的藍牙低能耗(LE)墻壁開關。該設計基于Power Integrations的LinkSwitch™－TN2離線式開關電源IC，該器件的靜態消耗電流小于75 µA。該系列IC具有超低消耗電流和高輕載效率，可確保兼容額定功率低至3 W的高能效LED燈泡，并且適合無中線墻壁開關布線。

LinkSwitch－TN2器件經配置可支持反激式或降壓式拓撲，提供高精度輸出，電壓調整精度優于±3%。該系列IC集成了眾多安全特性，包括輸入及輸出過壓保護、過溫保護、輸出短路保護以及堅固耐用的725 V功率MOSFET，因此可增強系統可靠性。在DER－622中，LinkSwitch－TN2電源IC應用于非隔離反激式拓撲中，并采用半波交流輸入整流來降低方案成本。這款電源提供兩路輸出，12 V用于驅動繼電器，3.8 V用于為藍牙LE控制器供電。

Power Integrations LED照明產品營銷總監Hubie Notohamiprodjo表示：“智能墻壁開關和人體感應傳感器等照明控制產品在提高住宅和樓宇的能效方面發揮著重要作用。許多住宅的布線情況與現有產品不兼容，或者需要重新布線，這會增加成本和阻礙產品的采用。LinkSwitch－TN2簡單易用，具有超低消耗電流，因此可實現這種兼容小功率LED燈泡且無需中線布線應用，性能優異的單火線智能開關方案。”

主要應用包括無線照明控制、人體感應傳感器、運動檢測器、墻壁調光器和遮陽控制。
