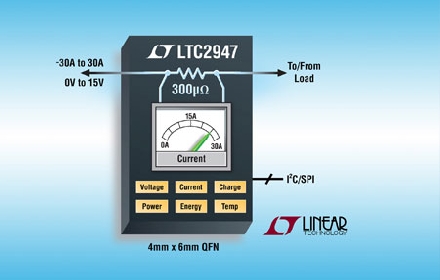

Linear推出針對 0V 至 15V DC 電源軌的功率和能量監視器LTC2947。大多數功率和能量監視器 IC 都運用外部檢測電阻器測量電流。然而，選擇檢測電阻器不是一個容易的任務，尤其是在處理大電流時，因為此時所用檢測電阻器可能消耗太多功率、占用大量電路板空間或對測量準確度造成很大影響。LTC2947 集成了一個300µΩ溫度補償檢測電阻器以減輕這些問題，從而為用戶提供一個簡單的24mm2解決方案，以在高達±30A電流提供準確度高達 1.2% 的能量讀數。當測量 30A 滿標度電流時，LTC2947 集成型檢測電阻器的壓降僅為大約 9mV，產生約四分之一瓦功耗，或在測量6A 電壓軌時產生大約 10mW 功耗。除了低功耗，LTC2947 還具備大動態范圍，因為其失調僅為非常小的 6mA (或1.8µV)。
3 個集成的ΔΣADC 和一個內部或外部精準時基 (晶體或時鐘) 可實現對多種參數的準確測量，其中包括電流、電壓、功率、電荷、能量、溫度和時間。所有數字讀數 (包括最小值和最大值) 都存儲在寄存器中，可通過可選I2C或 SPI 接口訪問。當測量值超過可配置報警門限時，會有報警信號通知主機，從而消除了繁重的輪詢負擔。LTC2947 提供對所有必要參數的訪問，以準確地評估和管理電路板級能耗，其軌至軌運行范圍非常適合在短路或斷電情況下監視電流值，而無需增加額外的電路。
LTC2947 規定在商用和工業溫度范圍內運行，采用 32 引線 4mm x 6mm QFN 封裝。
性能概要：LTC2947
· ±30A 電流范圍和集成了 300µΩ 檢測電阻器
· 監視電流 (1.0%)、電壓 (0.5%)、功率 (1.2%)、電荷 (1.0%) 和能量 (1.2%)
· 0V 至 15V 軌至軌輸入范圍
· 3 個ΔΣ ADC 用于電壓和電流瞬時乘法運算
· 內部±1%或外部時基
· 連續掃描和瞬像模式
· 最大值和最小值跟蹤
· I2C 或 SPI 可配置接口
· 32 引線 4mm x 6mm QFN 封裝 |
