Linear推出同步降壓-升壓型 DC/DC LED 控制器LT8391，該器件可以在輸入電壓高于、低于或等于輸出電壓的情況下調節 LED 電流。它的輸入電壓范圍在4V 至 60V，這是汽車、工業和建筑照明等多種應用的理想選擇。相似地，它的輸出電壓可設置在 0V 至 60V，從而能夠驅動在單串中的多種 LED。LT8391 的內部 4 開關降壓-升壓型控制器與四個外部 N 溝道 MOSFET 相結合，可實現從 10W 至 100W 以上的 LED 功率。該器件的降壓-升壓型功能使其非常適合汽車等應用，在這類應用中，輸入電壓在停止 / 啟動、冷車發動和拋載時會出現劇變。降壓、直通和升壓工作模式之間的轉換是無縫的，即使供電電壓有大幅度變化也能提供穩定的輸出。 LT8391 使用外部高壓側 PMOS 開關，可同時提供內部 (128:1) 和外部 (2000:1) LED 電流 PWM 調光。它采用 28 引線 4mm x 5mm QFN 或耐熱性能增強型 TSSOP 封裝，可提供非常緊湊的解決方案引腳布局。
LT8391 使用四個外部 N 溝道 MOSFET，可提供高達 100W 的連續 LED 功率和高達 98% 的效率。±3% 的 LED 電流準確度保證了穩定的亮度。專用峰值降壓、峰值升壓電流模式控制方法支持可調和可同步 150kHz 至 650kHz 固定頻率工作，或內部擴頻工作以實現了較低的 EMI。其他特點包括集成自舉二極管以及開路和短路 LED 保護，并提供故障情況報告。
LT8391EFE 采用 28 引線耐熱性能增強型 TSSOP 封裝，LT8391EUFD 采用 28 引線 4mm x 5mm QFN 封裝，同時還提供工業級版本的 LT8391IFE 和 LT8391IUFD。千片批購價為每片 4.65 美元。所有版本都有現貨供應。

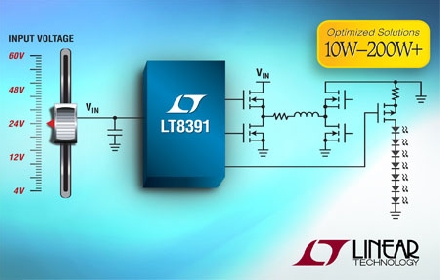

照片說明：60V 輸入 / 輸出、同步降壓-升壓型 LED 驅動器提供高達 100W 以上的 LED 功率
性能概要：LT8391
· 四開關單電感器架構允許 VIN 高于、低于或等于 VOUT
· 同步開關：效率高達 98%
· 專有的峰值降壓峰值升壓電流模式
· 寬 VIN 范圍：4V 至 60V
· 寬 VOUT 范圍：0V 至 60V (51V LED)
· ±3% LED 電流準確度
· 2000:1 外部和 128:1 內部 PWM 調光
· 高壓側 PMOS PWM 開關驅動器
· 集成型自舉二極管
· 在降壓或升壓中沒有上管 MOSFET 刷新噪聲
· 可調和可同步頻率范圍：150kHz 至 650kHz
· 無閃爍擴展頻譜用于實現低 EMI
· 具故障報告功能的開路和短路 LED 保護
· 采用具裸露襯墊的 28 引腳 TSSOP 封裝和 28 引腳 4mm x 5mm QFN 封裝 |
