| 大聯大推出基于Infineon第三代智能車用電機驅動芯片的電機控制器解決方案 |
|
|
| 文章來源： 更新時間：2015/12/11 9:53:00 |
在線咨詢： |
| |
2015年12月10日，致力于亞太地區市場的領先半導體元器件分銷商---大聯大控股宣布，其旗下品佳推出基于Infineon第三代智能車用電機驅動芯片TLE987x和TLE986x系列的車載電機控制器解決方案。

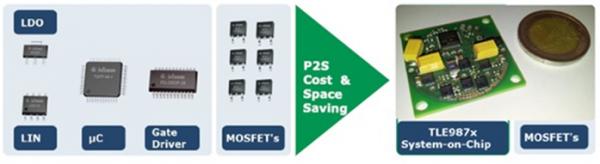

圖示1-大聯大品佳代理的Infineon的TLE987x和TLE986x系列
隨著科技的不斷進步，汽車中集成的電子控制電機數量與日俱增。據IHS預測，到2017年這個數字將增至29億，相當于平均復合年增長率（CAGR）達到5.7%。每輛汽車將有大約30臺電子控制電機。而車載電機數量快速增長的最主要誘因在于電子控制電機憑借其顯而易見的優勢正在逐步取代傳統的機械電機，以實現有助于提高能效、降低二氧化碳排放、安全駕駛等創新汽車架構。這些架構主要基于分布式、機電一體化電機控制解決方案，例如HVAC鼓風機、發動機散熱風扇、水泵和油泵、電動車窗、前后雨刮器等等。
大聯大品佳此次推出的車載電機控制器解決方案是基于Infineon的TLE987x和TLE986x實現的，這兩個系列均采用了ARM Cortex M3處理器，其外設集包含電流傳感器、與捕獲和比較單元（CAPCOM6）同步、可實現脈寬調制（PWM）控制的逐次逼近型10位ADC，以及16位定時器。此外還集成了LIN收發器，以便與器件及眾多通用I/O通信。支持通過LIN收發器，進行快速編程。這兩個系列產品均具備片上線性穩壓器，可為外接負載供電。它們的閃存容量從36kB到128kB不等。工作電壓輸入范圍為5.4V至28V。集成式電荷泵可實現低壓運行和可編程電流，以及已獲得專利的電流斜率控制，可為各種類型的MOSFET提供優化EMC性能，而這僅需使用兩個外接電容器。這樣一來，比之常見自舉升壓技術，大大節省了物料成本。TLE987x和TLE986x都能承受最高40V的負載突降，同時維持低至3.0V的擴展電源電壓范圍，在此條件下，單片機和閃存仍可保持完全正常功能。

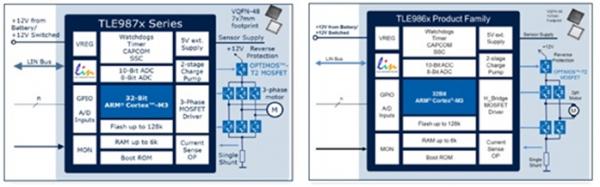

圖示2-大聯大品佳代理的Infineon的TLE987x和TLE986x系列系統框架圖
這兩個系列產品均提供可靈活擴展的閃存容量和MCU系統時鐘頻率，可支持各式各樣的電機控制算法。TLE987x和TLE986x使用了相同的MCU和外設，可在DC和BLDC電機控制應用之間實現設計協力效應。Infineon該系列的所有器件均實現了引腳兼容和軟件兼容。有了這個新的可靈活擴展的Embedded Power家族，從低端繼電器電機控制，到高端MOSFET電機控制，可以高效而又經濟劃算地生產出各種電機控制設備。其他特性還包括4K模擬EEPROM、用于診斷功能的8位ADC、SPI、UART、用于為三相電機控制生成PWM信號的定時器 、片上晶振和PLL等。所有器件均具備高級保護和診斷功能，如可調漏-源監測。 |
| |
|
|
|
|
|
| |
|
| |
|
|
