有喚醒功能的智能負載監視器可通過最小的輸出電容器在75W反激式轉換器中迅速實現階躍響應

2015年6月2日，致力于亞太地區市場的領先半導體元器件分銷商---大聯大控股宣布，其旗下友尚推出TI高功率AC/DC電源零待機功耗PSR解決方案。大聯大友尚代理TI的該款產品為業內首款可應用于75W功率的AC/DC反激式電源的零待機功耗控制器芯片集---UCC28730和UCC24650，其具有喚醒功能的智能負載監視器可通過最小的輸出電容器在75W反激式轉換器中迅速實現階躍響應，該芯片集的待機功耗堪稱業內最低。

現有初級側穩壓電源的主要設計局限在于如何在保持低待機功率的情況下，仍保證較高的瞬變響應性能。UCC28730和UCC24650芯片集在盡可能提供最佳瞬變響應性能的同時，實現了零待機功耗。其中UCC24650不僅免除對光耦合器件和TL431等回饋組件的需要，從而降低了成本，而且其內置喚醒控制器中的TI電壓偏低檢測功能還在保持窄輸出電壓穩壓窗口（支持零到滿負載瞬變）的情況下，還可以應用微型輸出電容器。

大聯大友尚代理的全新UCC28730初級側穩壓 (PSR) 反激式控制器具有700V啟動開關和UCC24650喚醒監視器，可將電源效率提升到全新水平。它還支持5至24V輸出電壓，能夠幫助設計人員為電視、家用電器、AC適配器、通風供熱和空調系統 (HVAC)，以及樓宇自動化系統創造更小巧、更高效的電源。


圖示1-大聯大友尚代理的TI UCC28730評估板正面圖片

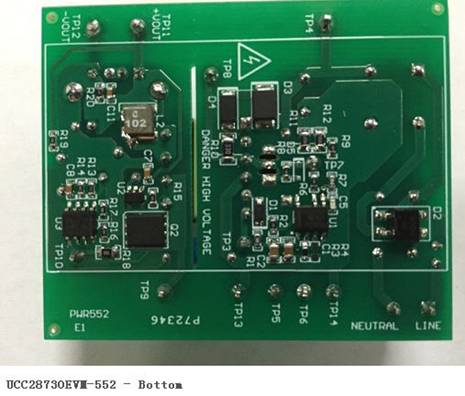

圖示2-大聯大友尚代理的TI UCC28730評估板底面圖片

UCC28730和UCC24650的主要特性和優勢：

業內最低系統待機功耗：在高達20W的標準反激式設計中無需任何額外器件即可實現零待機功耗，并且在使用針對自我調整中繼控制的智能睡眠功能的情況下可將功率擴展至75W。

700V初級側穩壓控制器 (UCC28730)：免除了對于光耦合器和相關反饋器件的需要，在增加系統可靠性的同時降低了總體成本。

智能喚醒功能：在保持零至滿負載階躍的嚴密輸出穩壓窗口的同時，將輸出電容器的電容值減少50%，從而提高了效率并節省了空間。

智能睡眠功能：自適應轉換器負載條件，并且能夠禁用系統功能，從而自適應AC中繼控制，或者在無負載時禁用同步整流器。

200V次級側喚醒控制器 (UCC24650)：在無需對Vdd或喚醒進行外部鉗制的情況下，與5至24V輸出電壓設計兼容。

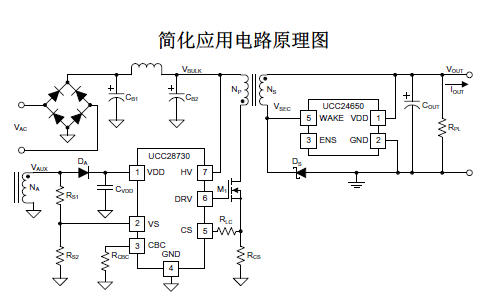

圖示3-大聯大友尚代理的TI UCC28730簡化應用電路原理圖

大聯大友尚代理的這款芯片集解決方案被設計成與TI的超低功耗DC/DC轉換器、傳感器、射頻 (RF) 器件（其中包括SimpleLink^™ CC26xx/CC13xx無線微控制器MCU平臺）以及MSP430™ MCU一同工作，以便在保持整個系統零待機功耗性能的同時，在待機模式下保留更多的系統功能可用。UCC24650還與TI的UCC28633 PSR控制器兼容，這樣可在無需適當增加磁性器件尺寸的情況下，使峰值功率比器件銘牌上標注的額定值高兩倍，這使其成為諸如打印機、音頻、游戲和工業電源等應用的理想選擇。

工具和支持

為了加快上市時間，設計人員可以使用WEBENCH^® Power Designer（電源設計工具），在其中輸入設計參數來生成定制設計，或者下載針對12W、24V 脫機電源 (PMP10927)（基于UCC28730和UCC24650芯片集）的經完全測試TI Designs參考設計。設計人員可以用UCC28730EVM-552 10W、5V評估模塊 (EVM) ，或者根據EVM下載TI Designs參考設計來迅速評估和測試電源設計。

供貨情況

本次兩款產品均已量產。UCC28730反激式控制器采用7引腳小外形尺寸集成電路 (SOIC) 封裝。UCC24650采用5引腳小外形尺寸晶體管(SOT) -23封裝。
