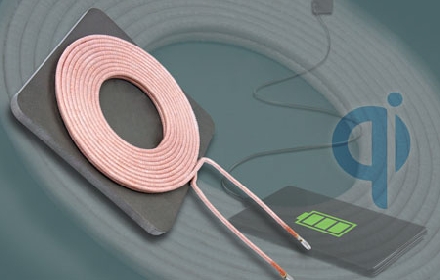

Vishay推出符合WPC（無線充電聯盟）標準的新款無線充電發射線圈---IWTX-4646BE-50，其可用于Qi無線充電底座。新的Vishay Dale IWTX-4646BE-50采用耐用的結構和高磁導率的屏蔽，在19V輸入電壓下，使用符合WPC的傳輸和接收芯片組及Vishay Dale IWAS-4832FF-50接收線圈，2.7mm間隔情況下的效率超過70%。
IWTX-4646BE-50可與Vishay符合WPC的無線接收線圈配套使用，高飽和度鐵粉不受永磁定位磁鐵的影響。尺寸更大的鐵氧體線圈在強磁場下會飽和，IWTX-4646BE-50在4000高斯磁場下的磁飽和為50%，可替代此類線圈。
器件符合RoHS，在200kHz下的電感為24μH，電感公差為±5%，在+25℃下的DCR為71mΩ(± 10%)，200kHz下的典型Q值為185。發射線圈的引線長40mm，鍍錫部分的長度為5mm，熱額定電流為6A，飽和電流為20A，自諧振頻率為7MHz。器件正在申請AEC-Q200認證，預計在2015年1季度完成認證，將用于汽車電子產品。 |
