Linear 推出 35V 輸入降壓型開關穩壓器 (具有 60V 瞬態電壓保護能力) LT3697，該器件專為給 5V USB 應用供電而設計。LT3679 可在 2.5A 為一個遠端 USB 端口提供精準的 5V 調節，其采用了可編程電纜壓降補償以準確地校正一根長連接電纜的電壓降，這與負載電流中的變化無關。USB 端口上的 5V 輸出準確度在 -40ºC 至 125ºC 的溫度范圍內為 ±1.0%。LT3697 采用一種準確和可編程的輸出電流限制、一個電源良好指示器和一個輸出電流監視器引腳以改善系統可靠性和安全性。這還允許用戶執行閉鎖或自動重試功能，從而可免除增設一個 USB 開關 IC 的需要。一個內部高效率開關提供了 90% 的效率并可通過編程以在 2MHz 執行切換操作，因而能避免開關噪聲進入 AM 收音機等關鍵頻段。其 16 引腳耐熱性能增強型 MSOP 封裝和高開關頻率的組合確鄙采用小的外部電感器和電容器，從而提供了緊湊的占板面積和高的散熱效率。
LT3697 采用了一個高效電源開關，并與必要的振蕩器、控制和電纜補償電路一起集成在單顆芯片中。內部電纜補償具有可編程性以適應電纜的長度和線徑，雙路輸入反饋在故障情況下提供了一個額外的保護級，從而可進一步地保護 USB 器件。該器件的其他特點包括一個 FLT 標記、短路和熱保護。
LT3697EMSE 采用耐熱性能增強型 MSOP-16 封裝，每片價格為 2.75 美元。工業溫度級版本 LT3697IMSE經過測試并保證工作在 -40°C 至 125°C 的工作結溫范圍，每片價格為 3.03 美元。所有均為千片批量的每片價格，而且兩種版本都有現貨供應。
性能概要：LT3697
準確的 5V 輸出
可編程電纜壓降補償
可編程輸出電流限值
可調輸出范圍：5.0V 至 6.1V
雙路輸入反饋允許在 USB 開關的輸出端上進行調節
有源負載可降低輸出過沖
FLT 標記負責指示 USB 輸出端上的過流
1.5ms FLT 標記延遲用于濾除熱插拔事件
USB 輸出電流監視器
寬輸入范圍：可采用 5V 至 35V 電壓來運作，能承受達 60V 的輸入瞬態電壓
2.5A 最大輸出電流
可安全耐受至 GND 和汽車電池的輸出短路
可調開關頻率范圍：300kHz 至 2.2MHz
可同步范圍：300kHz 至 2.2MHz
小外形的耐熱性能增強型 16 引腳 MSOP 封裝

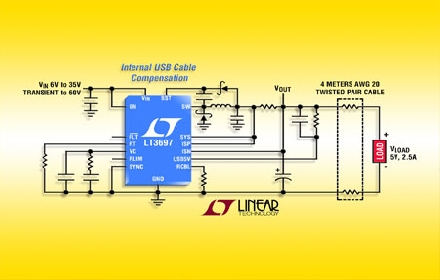

照片說明：具電纜壓降補償功能的 35V (60V 瞬態電壓) 輸入、USB 5V 2.5A 輸出、 2.2MHz 降壓型穩壓器 |
