LTC2000 16位2.5Gsps數模轉換器(DAC)
文章來源: 更新時間:2014/9/10 13:19:00
在線咨詢:
給我發消息
張順平 3003262363
給我發消息
張代明 3003290139
給我發消息
鄢先輝 2850985542
13713728695

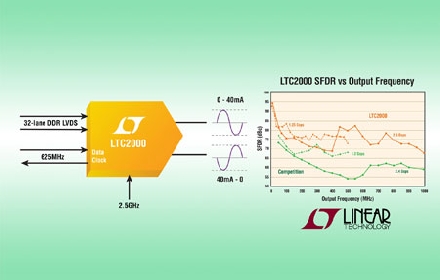

Linear推出 16 位 2.5Gsps 數模轉換器 (DAC) LTC2000,該器件具出色的頻譜純度,在 200MHz 輸出時 SFDR 為 74dBc,輸出頻率從 DC 至 1GHz 時 SFDR 優于 68dBc,這比同類的 14 位 DAC改進了 12dB。LTC2000 具低相位噪聲和很寬的 2.1GHz -3dB 輸出帶寬,在高端儀表、寬帶通信、測試設備、有線電視 DOCSIS CMTS 以及雷達應用中,能夠實現寬帶或高頻 RF 合成。

 ±1V 兼容的輸出提供了 40mA 滿標度電流,可調節為低至 10mA 或高達 60mA 以適合應用情況。數據通過并聯 LVDS 接口端傳送到 LTC2000,使用 625MHz 雙數據速率 (DDR) 數據時鐘時,傳輸速率高達 1.25Gsps。若要提供 2.5Gsps 更新速率,就需要雙 DDR 端口,而單端口可用于較低的 1.25Gsps 更新速率工作。在 2.5Gsps 時,LTC2000 從 1.8V 和 3.3V 電源消耗 2.2W,而在 1.25Gsps 時,該器件僅消耗 1.3W 。LTC2000 易于使用,并提供了一個內部模式發生器、LVDS 環路輸出多路復用、以及結溫檢測以簡化系統開發和調試。

LTC2000 有 16 位、14 位和 11 位版本,采用 RoHS 兼容的 9mm x 15mm BGA 封裝。LTC2000 的商用和工業溫度級版本已開始批量供貨,價格富競爭力,LTC2000-16 的千片批購價為每片 69.00 美元。

性能概要:LTC2000

·在 70MHz fOUT 時 SFDR 為 80dBc

·從 DC 至 1000MHz fOUT 的 SFDR >68dBc

·40mA 標稱滿標度電流,±1V輸出兼容

·10mA 至 60mA 可調滿標度電流范圍

·單或雙端口 DDR LVDS 和 DHSTL 接口

·低延遲 (單端口為 7.5 個周期,雙端口為 11 個周期)

·從 DC 至 1000MHz,雙音 IMD >78dBc

·在 65MHz fOUT 偏移1MHz 時有 –165dBc/Hz 附加相位噪聲

·170 引線 (9mm x 15mm) BGA 封裝

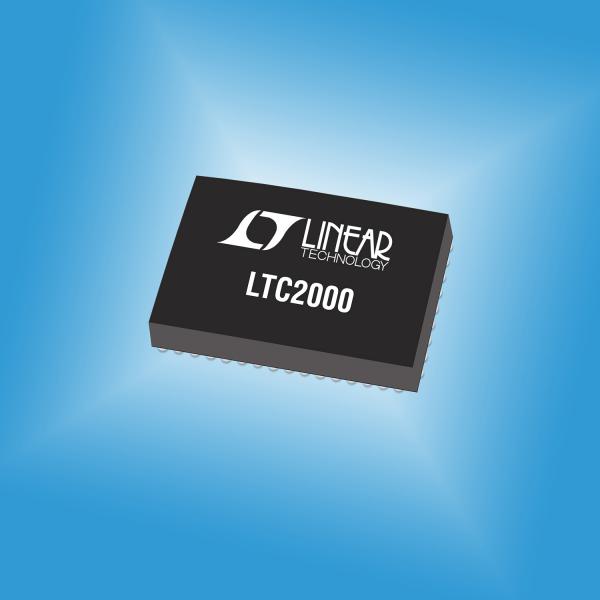

照片說明:16 位、2.5Gsps DAC
