Linear推出 16 通道、16 位電壓輸出數模轉換器 (DAC) LTC2668-16，該器件具備 SoftSpanTM 輸出，每個器件都可獨立配置為 5 種可選和可高達 ±10V 的單極性或雙極性輸出范圍。每個軌至軌 DAC 輸出都能夠以保證的負載調節提供或吸收 10mA 電流，而驅動高達 1000pF 的容性負載時也是穩定的。這使 LTC2668 非常適合在光學模塊、可編程邏輯控制器 (PLC)、MRI 和 X 射線成像、自動測試設備、激光蝕刻設備、頻譜分析儀和示波器等應用中驅動各種要求嚴苛的負載。
LTC2668 采用緊湊的 6mm x 6mm QFN 封裝，幾乎比其他 16 通道 DAC 的占板面積小 50%，而且提供很多節省空間的功能，視輸出電壓范圍的要求，LTC2668 可用單 5V 電源或兩個雙極性電源工作。該器件包括一個 2.5V 10ppm/oC (最大值) 高精度基準，以產生 5 種 SoftSpan 輸出范圍，或者也可以用外部基準驅動該器件。一個便利的 16:1 高壓模擬多路復用器使用戶能夠監視電路完整性或執行電路內部校準，從而顯著減小了電路板面積。LTC2668 還支持 A/B 切換功能，以產生 AC 偏置或給系統加上高頻抖動。LTC2668 的配置是通過一個 SPI 兼容的串行接口進行的，該接口可用一個獨立的 1.8V 至 5V 數字電源供電。
LTC2668 具有 16 位和 12 位版本，可提供商用、工業和汽車 (-40oC 至 125oC) 溫度級范圍。LTC2668-16 的千片批購價為每片 31.25 美元，LTC2668-12 則為 25.75 美元。LTC2668 系列的 DC2025A 評估板可通過 www.linear.com.cn/demo 或聯系凌力爾特當地辦事處查詢詳情。采用 DC2026A 的 Linduino™ 固件開發系統可支持該演示電路板。如需更多信息，請登錄 www.linear.com.cn/product/LTC2668 和 www.linear.com.cn/solutions/linduino。

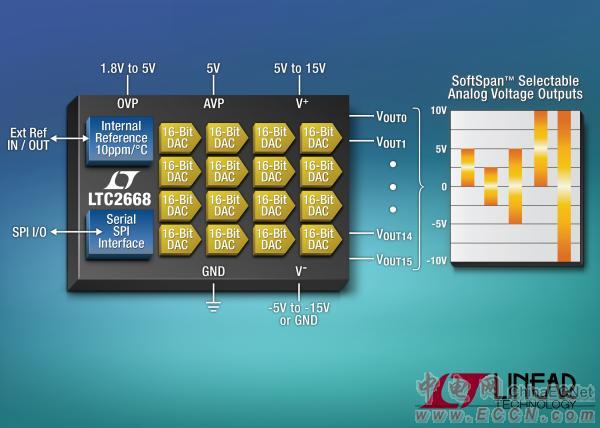

照片說明：采用 6mm x 6mm QFN 封裝的 16 位、16 通道 DAC
性能概要：LTC2668
·高精度集成型基準最大值為 10ppm/°C
·可獨立地編程的輸出范圍：0V 至 5V、0V 至 10V、±2.5V、±5V、±10V
·可在所有范圍提供完整的 16 位 / 12 位分辨率
·最大INL 誤差：±4LSB (在 16 位)
·可通過軟件或專用引腳實現 A/B 切換
·16:1 模擬多路復用器
·在整個溫度范圍內保證單調
·異步 DAC 更新引腳
·內部或外部基準
·輸出驅動 ±10mA 得到保證
·1.8V 至5V SPI 串行接口
·6mm x 6mm 40 引腳 QFN封裝
|
