Linear推出高集成度的 16 通道微型模塊 (µModule®) PMBus 電源系統管理器 LTM2987，該器件為模擬電源系統增加了豐富的數字控制和監視功能�；谲浖呐渲煤碗娫聪到y(tǒng)性能的測量，可加快產品上市的進程、提高系統可靠性并精細優化電路板能耗。該器件以同類最佳的 ±0.25% 電壓準確度對電源輸出進行微調、裕度控制和監視，從而提高了電路板產量和長期穩定性。電源排序 (定時和跟蹤)、監察和 EEPROM 故障日志也是內置的。所有基本無源組件 (包括低通 RC 濾波器、旁路電容和上拉電阻) 都集成在該器件中。功能和組件的高度集成減小了解決方案占板面積、縮短了材料清單，并在服務器、網絡路由器及工業測試設備中，為電壓軌數量很多的 ASIC、DSP 和 FPGA 電路板布線提供了方便。
LTM2987 中的 16 位 ADC 測量電源輸出電壓、輸入電壓和器件溫度�？焖偾穳汉瓦^壓監察器防止系統誤操作和損壞。故障觸發 EEPROM 黑匣子記錄功能，這簡化了故障分析，同時為未來的系統改進提供了見解。多個電源系統管理器可以級聯，以對多于 16 個電源軌進行排序和故障管理。為實現靈活編程和電源系統數據回讀，該器件還提供超過 100 條 PMBus 兼容命令。寄存器配置通過 LTpowerPlayTM 開發環境完成，這支持所有凌力爾特數字電源系統管理 (PSM) 器件。一旦設定完成，就不再需要軟件編碼而可以自主工作了。
LTM2987 規定在 0ºC 至 70ºC 的商用和 -40ºC 至 105ºC 的工業溫度范圍內工作，采用 144 引腳 15mm x 15mm BGA (球柵陣列) 封裝。
性能概要：LTM2987
以數字方式管理 16 個電源
以 ±0.25% 準確度對電源輸出進行微調 / 裕度控制 / 監視
通過 I2C / SMBus 數字接口提供 PMBus 兼容命令
EEPROM 用于配置和黑匣子故障記錄
受 LTpowerPlay GUI 支持
電源排序器：基于時間或跟蹤
監視 (16 位 ADC) 和監控：
兩個偏置輸入和 16 個電源輸出
奇數通道上的可選電流監視器
器件溫度
跨多個管理器協調排序和故障管理
自主工作，無需額外的軟件
可編程看門狗定時器
可採用 3.3V 或 4.5V 至 15V 電壓供電
–40°C 至 105°C 工作溫度范圍
144 引腳、15mm x 15mm BGA 封裝

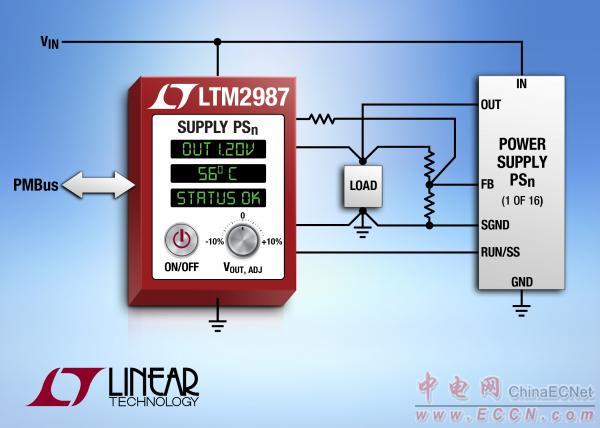

照片說明：16 通道微型模塊 PMBus 電源系統管理器提供全面的數字電源管理 |
