Linear推出寬電壓范圍同步降壓型 DC/DC 控制器 LT3840，該器件包括 7.5V 降壓-升壓偏置電壓，以在 2.5V 至 60V 輸入電壓范圍內提供高效率柵極驅動。無論輸入電壓是高于、低于還是等于 7.5V，LT3840 都能夠為 MOSFET 柵極驅動產生 7.5V 偏置電壓。2.5V 至 60V 電源電壓范圍可抵御高壓瞬態并在汽車冷車發動時保持運行、以及涵蓋多種輸入電源和電池化學組成。
當在無負載惰況下調節輸出電壓時，LT3840 僅吸取 75µA，從而延長了電池供電應用的運行時間。輸出電流可高達 30A 而輸出電壓可設定在 1.25V 至 60V 范圍，效率則高達 95%，這使該器件非常適用于 12V 或 24V 汽車、重型設備、工業控制、機器人以及電信應用。運用 LT3840 的可編程電流限制能夠實現準確的電流調節，同時電流監視功能報告平均輸出電流。在輕負載時，用戶可以選擇連續工作、脈沖跳躍和低紋波突發模式 (Burst Mode®) 工作。
LT3840 具備強大的內置柵極驅動器，可驅動多種標準或邏輯電平 N 溝道 MOSFET。該器件以 50kHz 至 1MHz 可選固定頻率工作，或者同步至一個具相同頻率范圍的外部時鐘。其電流模式架構提供了簡單的環路補償、快速瞬態響應和卓越的電壓調節。其他特點包括針對低壓差的 99% 占空比、準確的過壓和欠壓閉鎖、軟啟動 / 跟蹤和電源良好信號。
LT3840 采用 28 引線 TSSOP 和 4mm x 6mm QFN-38 耐熱增強型封裝。擴展和工業溫度級版本 (-40ºC 至 125ºC)、高溫汽車溫度級版本 (-40ºC 至 150ºC) 和軍用溫度級版本 (-55ºC 至 150ºC) 均已供貨。千片批購價為每片 3.65 美元。
性能概要：LT3840
寬輸入電壓范圍：2.5V 至 60V
集成的降壓-升壓型穩壓器產生 7.5V MOSFET 柵極驅動
75µA 靜態電流
寬輸出電壓范圍：1.25V 至 60V
內部 OVLO 為抵御高達 80V 的輸入瞬態提供保護
同步整流實現高達 95% 的效率
具電流監視輸出的可編程恒定電流工作
可選低紋波突發模式工作、脈沖跳躍或連續工作
50kHz 至 1MHz 可同步和可選的固定工作頻率
電流模式控制實現快速瞬態響應和簡便的環路補償
可調軟啟動和電壓跟蹤
輸出過壓保護
擴展和工業溫度級版本：-40ºC 至 125ºC 工作結溫范圍
汽車溫度級版本：-40ºC 至 150ºC 工作結溫范圍
軍用溫度級版本：-55ºC 至 150ºC 工作結溫范圍

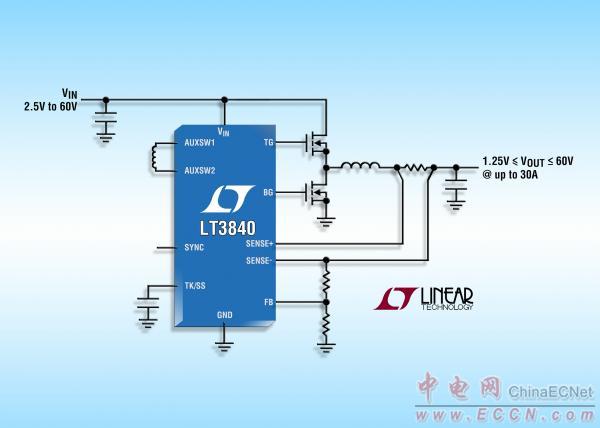

照片說明：高壓 DC/DC 同步控制器 |
