Linear推出靜態電流只有 2.7µA 的 3A、60V 降壓型開關穩壓器 LT3995。該器件的 4.3V 至 60V輸入電壓范圍使其非常適用于汽車、商用車輛、航空電子和工業等應用。其內部的 4.7A 開關在電壓低至 1.2V時能提供高達 3A 的連續輸出電流。LT3995 的突發模式 (Burst Mode®) 工作可提供超低的靜態電流，從而使其非常適用于汽車或工業系統等應用，而這類應用要求“始終保持接通”運作和最佳的電池工作壽命。
甚至當輸入電壓降到低于設置的輸出電壓時，LT3995 的獨特設計可確保最低壓差僅為 500mV，使其非常適合如汽車冷車發動情況的應用。用戶可在 200kHz 至 2MHz 之間設置開關頻率，以及可同步于 250kHz 至 2MHz，從而使設計師能優化效率，同時避開關鍵的噪聲敏感頻段。LT3995的 16 引線耐熱性能增強型 MSOP 封裝和高開關頻率允許使用很小型的外部電感器和電容器，從而能構成占板面積緊湊和熱效率高的解決方案。
LT3995采用高效率 4.7A、85mΩ 開關，在單芯片中集成了升壓二極管、振蕩器、控制和邏輯電路。低波紋突發模式工作在低輸出電流時保持了高效率，同時保持輸出波紋低于 15mVP-P。特別的設計方法和新的高電壓工藝能在寬輸入電壓范圍內使效率高達 90%，而且 LT3995 的電流模式拓撲可實現快速瞬態響應和卓越的環路穩定性。其他特點包括電源良好標記、軟啟動能力和過熱保護功能。
LT3995EMSE 采用耐熱增強型 MSOP-16 封裝，以千片批量購買的每片價格為每片 3.55 美元。LT3995IMSE 經過了測試，可確保在 -40°C 至 125°C 工作結溫范圍內運作，以千片批量購買的每片價格為 3.91 美元。LT3995HMSE 也經過了測試，可確保在 -40°C 至 150°C 工作結溫范圍內運作，以千片批量購買的每片價格為 4.16 美元。所有版本都有現貨供應。

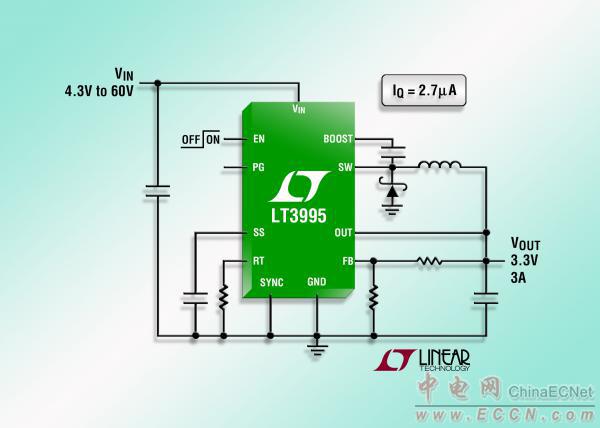

照片說明： IQ = 2.7µA 的 60V、3A (IOUT)、2MHz 降壓型 DC/DC 轉換器
性能概要：LT3995
超低靜態電流：在 12VIN 至 3.3VOUT 時的 IQ 為 2.7μA
低波紋突發模式操作：輸出波紋 <15mVP-P
寬輸入范圍：在 4.3V 至 60V范圍內工作
3A 最大輸出電流
卓越的啟動和壓差性能
可調開關頻率：200kHz 至 2MHz
可同步在 250kHz 至 2MHz范圍
準確的可編程欠壓閉鎖
低停機電流：IQ = 700nA
電源良好標志記
軟起動能力
熱停機保護飽和開關設計： 85mΩ 導通電阻
小型、耐熱熱增強型 16 引線 MSOP 封裝
電流限值折返功能 (軟起動 SS 可屏蔽該功能)
照片說明： IQ = 2.7µA 的 60V、3A (IOUT)、2MHz 降壓型 DC/DC 轉換器
|
