用6V免維護電瓶供電的應急手提燈在農村應用非常廣泛，其配用的充電器是一個變壓器降壓、單二極管半波整流裝置，充電時間很難掌握。由于電池虧電或過充電往往會造成電池壽命縮短，本人設計制作了一個簡易自動充電裝置，可有效延長電池壽命。
工作原理

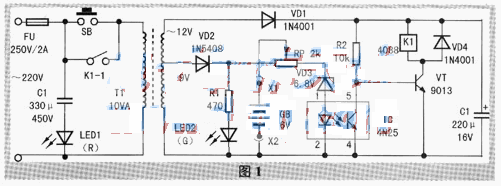

電路如圖1所示。GB為待充電電瓶，平時只要不再使用，就將充電器插頭X1、X2插入手提燈的充電插孔內。按一下啟動按鈕SB，220V交流市電經保險Fu、SB加在電源變壓器T1初級。其次級輸出兩路交流電壓：交流12V經VD1半波整流、C2平滑濾波，使VT導通。繼電器K1吸合，K1-1閉合。此時松手使SB斷開后，充電器仍然工作。圖中，R2是VT的偏置電阻;C1是降壓電容，LED1(紅)為市電電源指示管;啟動完成后，交流9V電壓經VD2整流為電瓶GB充電，LED2(綠)為充電指示管。隨著充電過程的進行，電瓶兩端電壓不斷上升，當升至極限電壓值(約7.5V)時，穩壓管VD3反向擊穿導通，光耦合器4N25①、②腳內發光二極管發光，④、⑤腳內光電管受光后隨之導通，VT基極被下拉(約0V)而失去正偏壓，所以VT截止，K1釋放使K1-1斷開，充電器停止充電，充電指示管LED2熄滅。
元件選用與制作
T1可使用10VA左右，次級有9V和12V輸出的電源變壓器，若使用原配變壓器(次級輸出9V)時，繼電器K1工作電壓也應選9V。繼電器選用4088、4089、JRX-13F等12V繼電器。VT使用9013、9014、8050等小功率晶體管，要求穿透電流要小，開關特性好，β=100～1500光耦合器IC可用4N23、4N25、4N33等型號。C1的耐壓不得小于450V，容量取220nF～470nF，容量越大，LED1越亮。調試時，先斷開VD2，在X1、X2兩端加7.5V直流電壓，從大到小調電位器RP，使4N250⑤腳電位突然下降(K1釋放)即可。 |
