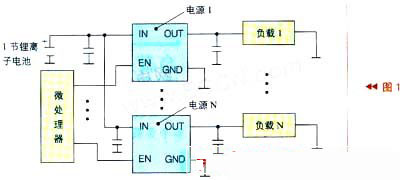

微處理器通過控制電源的工作來實現負載管理，如圖1所示，圖1中有N個電源，每個電源帶一個負載(有N個負載)。每一個電源都有一個使能端(EN，高電平有效)或關閉電源控制端(SHDN，低電平有效)，微處理器的I/O口與電源的EN端或SHDN端連接，輸出邏輯電平來控制電源的開通或關斷，這樣就可以實現負載管理。例如，某產品有6個電源，在某種工作狀態時，需要電源1~3開通，則負載1~3得電工作，電源4~6關斷，負載4~6失電不工作，只要在電源1~3的EN端加邏輯高電平，在電源4~6的EN端加低電平即可。

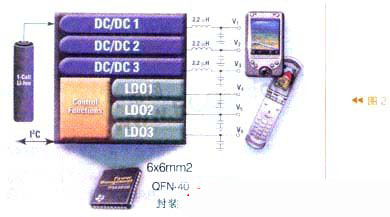

圖2是TI公司的一種電源管理IC(TPS65021)的功能結構示意圖。它由1節鋰離子電池供電，由微處理器通過I2C與器件接口。TPS65021內部有控制功能電路及6個電源(3個DC/DC轉換器，3個線性穩壓器LDO，輸出V1-V6電壓)。它可以給手機供電及實現負載管理。

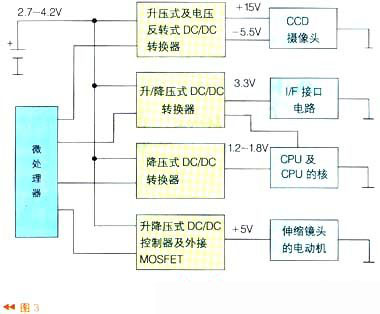

數碼相機中有三種電源：系統電源、LCD電源以及白光LED驅動電源(背光照明及閃光燈電源)。系統電源部分由4個DC/DC轉換器組成，如圖3所示。它分別給CCD攝像頭、I/F接口電路、CPU的核及伸縮鏡頭的電動機供電，通過微處理器可做負載管理，微處理器也可以根據工作狀態要求來控制LCD背光亮度及閃光燈驅動電路。
 |
