一種電池充電監視電路
文章來源： 更新時間：2013/5/18 10:47:00
在線咨詢：
給我發消息
姚紅霞 3003214837
給我發消息
鄢先輝 2850985542
給我發消息
李湘寧 2850985550
13713728695

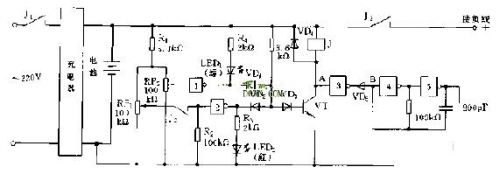

R1,R2,RP1,RP3,門1.門2組成電池電壓檢測電路，其中，RP1調節電池放電終止電壓，RP2調節電池充電終止電壓。LED1(綠色)，LED2(紅色)分別作充電終止指示和電終止指示。晶體管VT和繼電器J組成充放電自控開關電路。門4，門5和蜂鳴器等組成音頻脈沖振蕩器。當電池電壓正常時，門1輸出高電平，門2輸出低電平，VD2導通，VT截止，J不動作，電池向負載正常供電。此時，LED1和LED2均不亮。由于VT截止，A點高電位，使門3輸出低是平,VD5導通，B點低電位，音頻脈沖振蕩器停振，蜂鳴器不發聲。電池充電監視電路:
