在便攜式電子設備（典型的如MP3播放器）中，往往只用1個或2個電池進行供電，在這種電路系統中，當希望使用工作電源為5V的集成電路或者LCD電源是必不可少時，最適用的方法就是采用升壓IC。
RH5RH/5RI系列（日本理光公司產品）就是一種升壓專用固定輸出開關穩壓器IC，其外部只須電感、二極管和電容3個元件就可以獲得固定的升壓輸出。該電路最為優良的特性是，功耗很低（4~15uA），而且即使在0.9V的低輸人電壓下仍能正常工作。
RH5RI和RH5RH系列分別是頻率調制型（PFM）和脈寬調制型（PWM）三端升壓型開關穩壓器 IC。它又有驅動器包含在IC片內的 RH5RIxx1（RH5RHxx1）系列和驅動器外接的 RH5RIxx2（RH5RHxx2）系列二種。前者適用于從空載到數mA負載變化的電路；而后者適用于從數mA到數百mA負載變化的電路。
RH5RH/5RI系列IC的特點是低功耗，空載時功耗只有4~15uA，起始工作電壓只要0.9V，效率大于80%，采用SOT-89的小型貼片封裝。
下圖所示為RH5RI、RH5RH的基本外接電路圖，它只須連接電感L1、二極管VD1和電容C1這3個外接元件就可以正常工作了。

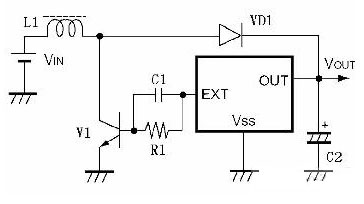

電感的推薦值為82~270uH，二極管選用肖特基二極管。電容器最好選用鉭電容。當必須驅動較大負載時，可以使用如下圖所示那樣外接驅動器形式的電路。
|
