很多用電裝置都由適配器通過一段比較長的電源線供電,在用電裝置一端有電源濾波電容。隨著產品向小型化,便攜化方向發展,陶瓷電容在電源濾波中得到了非常廣泛的應用。

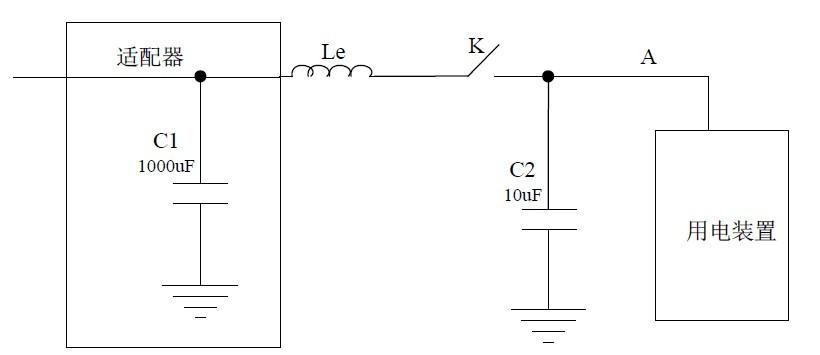

但是這樣的系統在輸入電壓上電瞬間或者輸入電壓有突變的時候,可能會產生問題。下圖說明了這個問題：
在上圖中,C1為電源適配器的輸出電容,電感Le是電源線的等效電感；電容C2是用電裝置的輸入濾波電容。開關K可以是用電裝置的開關或者電源插頭等。
在輸入電壓上電瞬間或者輸入電壓有突變時產生的問題同上電順序有關系。如果適配器先接通電源,開關K斷開,那么電容C1就先被充好電。在開關K接通瞬間,電容C1就會以比較大的電流通過電感Le向電容C2充電,能量存儲在電感Le中,當充電結束以后,電感電流變小或變成零,根據電感的電流、電壓特性,此時在上圖中的A點就會產生一個很高的瞬態電壓,這個瞬態高壓可能會損壞用電設備中的某些電路。
在上電時,如果先接通開關K,再接通適配器電源,那么就可能沒有問題。

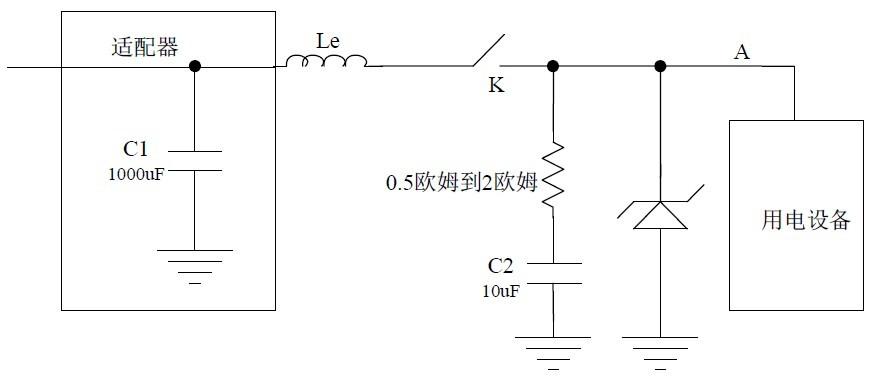

為了解決上述的問題,應該對上電瞬間對電容C2的充電電流加以限制,這樣也就限制了電感中存儲的能量。下圖中的電阻R1就是為了這個目的。如果再同電容C2并聯一個穩壓二極管對產生的瞬態高壓加以嵌位的話,保護效果會更好。穩壓二極管的擊穿電壓應該小于用電裝置能夠承受的最大電壓。
|
