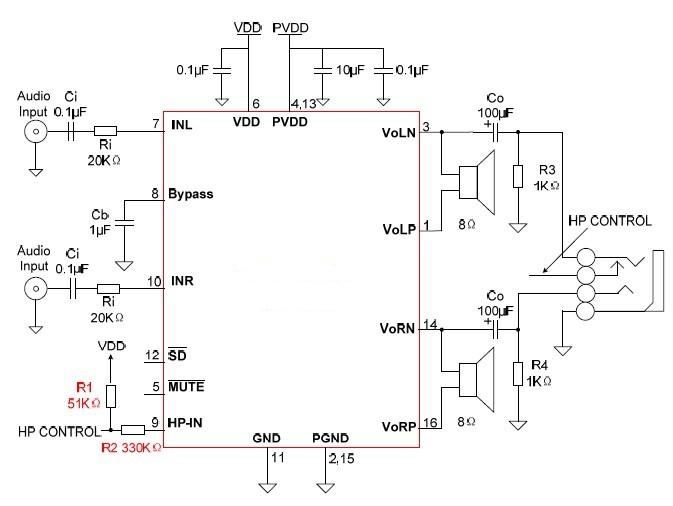

1.PAM8403/CS8403應用電路
注：切換耳機的控制引腳Pin 9（HP-IN）外接的兩電阻R1，R2推薦值R1=51kΩ, R2=330kΩ;
2.關于關機控制腳Pin 12（/SD）和靜音控制腳Pin 5(/MUTE)應用問題
/SD和 /MUTE兩個不同的概念：/SD是控制IC工作和關機兩種狀態，在關機（SHUTDOWN）狀態真正實現超低功耗（電流1uA以下）；而/MUTE是控制IC內部放大器的增益無窮小，靜態電流卻變化不大，一直耗電。
雖然控制/SD 和 /MUTE都可以使輸出無聲；但是最理想，合理的用法應該是控制/SD引腳，在使得輸出無聲的情況下，又實現低功耗。所以如果只控制/SD
或者 /MUTE其中一個的情況下，建議控制/SD引腳；
3.關于Pin12（/SD），Pin5 (/MUTE)，Pin9（HP-IN）內部上拉和下拉問題
Pin12（/SD）內部接下拉電阻，作用是/SD引腳懸空或者外部接口處于不定態的時候，芯片自動可靠處于ShutDown狀態。故此引腳不能懸空，外部一定要接控制信號或者拉到高電平；
Pin5（/MUTE）內部接上拉電阻，作用是/MUTE引腳懸空的情況下，芯片依然可以正常的工作。
Pin9（HP-IN）內部有下拉電阻，作用是/MUTE引腳懸空或者接地的情況下，芯片工作于BTL輸出狀態，推動外置喇叭，關閉耳機；
4.幾種控制模式應用電路

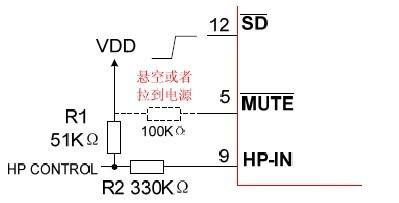

（1）.用耳機功能，用/SD控制引腳，/MUTE功能不用，如下圖：

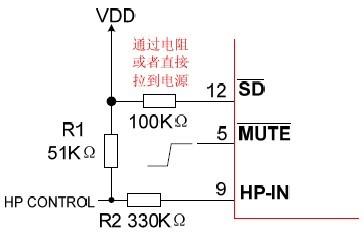

（2）.用耳機功能，用/MUTE控制引腳，/SD功能不用，如下圖：

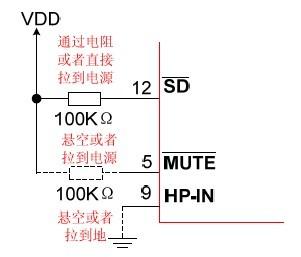

（3）.不用耳機功能，/MUTE功能不用，/SD功能不用，如下圖：
（4）.用耳機功能，/MUTE功能不用，/SD功能不用，如下圖：
4.輸入電阻，輸入電容的取值
（1）.輸入電阻Ri的調整：
首先確定總的放大倍數：舉例如下：
PAM8403 ：內部反饋電阻為142k，內部集成的輸入電阻為18k，外部接輸入電阻為30k，總的放大倍數為 Av = (142k / (18k+30k) )×2=5.92 NS4203: Ri=240k / 5.92 =40.5k , 可以選取Ri = 39k
（2）.輸入電容Ci的取值：
輸入電容和輸入電阻組成一高通濾波器。截止頻率為fc=1/(2π×Ri×Ci)。假如Ri已經確定為39k；那么選取fc=100Hz的時候，推算出輸入電容Ci =1/（2π×39k×
100Hz）=0.041uF�？蛇xCi =0.047uF。
5.PCB layout 注意事項
要充分發揮PAM8403/CS8403的性能。應用時從以下幾個方面可以最大限度降低EMI干擾：
1. 功放輸出到喇叭的走線，連線盡量短，盡量寬，而且輸出布線，連線盡可能遠離敏感信號線（比如FM收音模塊天線）和電路。
2. 功放電源腳的去耦電容盡可能靠近芯片引腳。電源線，地線最好采用星形接法，單獨從電源輸入端引入。

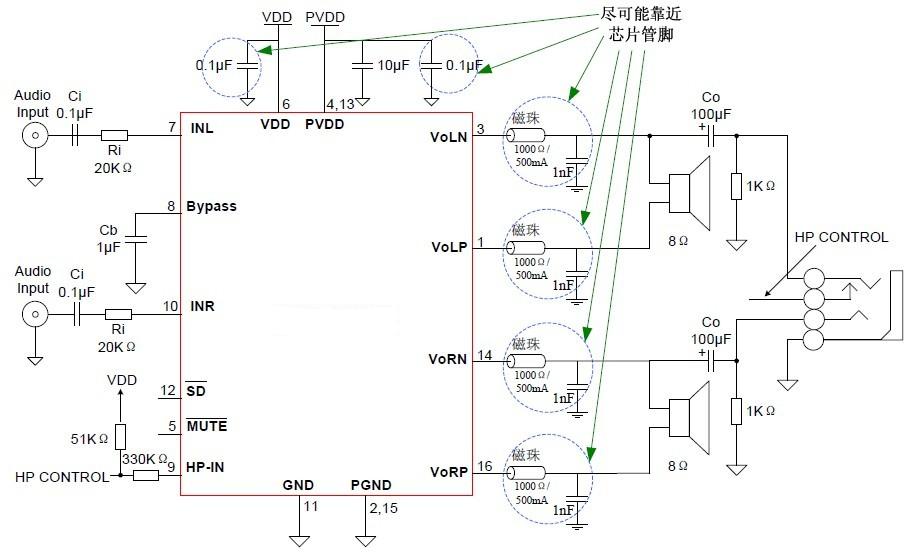

3. 由于空間限制等原因EMI干擾較嚴重時在輸出端加磁珠和電容可以有效抑制EMI干擾。使用時磁珠和電容盡可能靠近芯片引腳。以下是PAM8403/CS8403加了磁珠之后的應用參考電路：
