產品概述
近年來，隨著插卡音箱、iphone dockey的市場增長，對電子音量控制電路的需求猛增。一方面普通的電子音量控制芯片不具備多種輸入音源選擇功能，還需額外增加電子開關，多芯片占據較大的PCB面積；另一方面包含前兩者功能的芯片封裝體積都較大大，成本高，多使用在家庭影院/汽車音響等場合，不適合使用在插卡音箱上，因此市場急需一款單片集成的低成本電子音量控制電路。
AIP1115是一款專為便攜式音響系統所設計的帶四輸入選擇器的2.1聲道電子音量控制電路。它采用了窄體SOP16的封裝，所占PCB面積小，外圍極少，通過I2C數字接口控制所有功能，可以替換目前4052+62429方案或2314的方案。
AIP1115工作電壓范圍為3V到9V，含四路立體聲輸入選擇器，還包含一個混音器，可以由2聲道立體聲輸入混音合成為2.1聲道輸出。它的音量調節部分包含一個0/10dB的前級放大器和一個0~-77.5dB，每級-1.25dB的音量控制器。它還具有靜音功能，具有低失真、低噪聲的特點。
性能特點
I2C總線控制
最少外圍
音量控制
混音靜音功能
左右各4路通道選擇器
低失真，低噪聲
工作電壓3V-9V
封裝形式：SOP-16/DIP-16

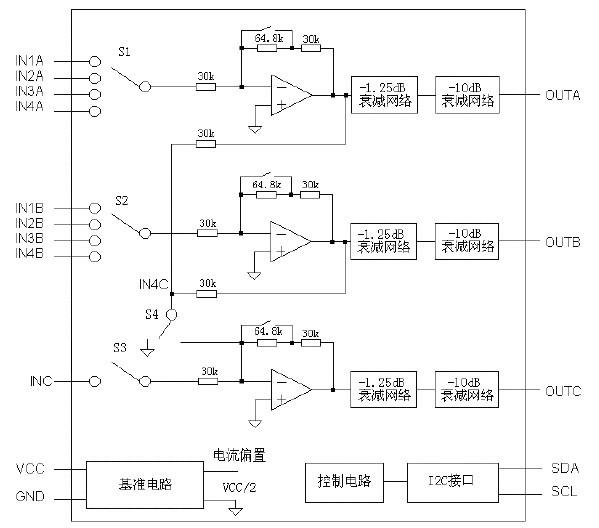

功能框圖
管腳排列圖

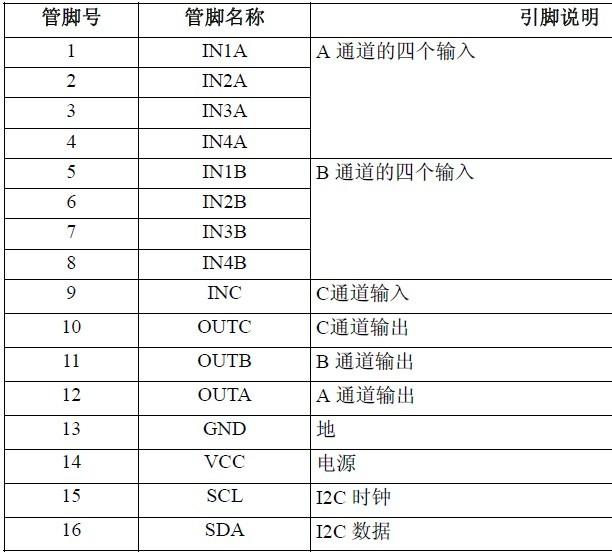

管腳功能說明

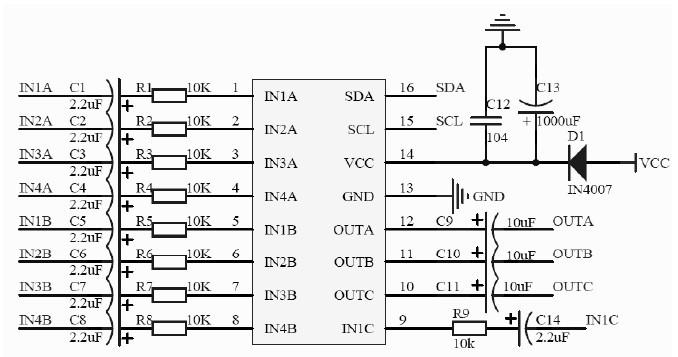

典型應用原理圖
