概述
ET6208/6210/6212是一顆單片集成音頻7段圖形均衡器并可驅動8*8(ET6208)，10*10(ET6210)，12*12(ET6212)點陣的LED驅動電路。ET6208/6210/6212有音頻同步模式和普通模式兩種工作模式。在音頻同步模式下，通過內置帶通濾波器把20Hz~20KHz的輸入音源信號細分為7個頻段，再通過內置的高精度ADC把每個不同頻段的平均幅度值轉換成對應的數字值，同時計算出音源信號的總平均幅度值，最后送到輸出顯示。在音頻同步模式下MCU無須進行任何數據操作，只需要設置相應的指令，LED燈就可以隨著輸入音源的頻率以及強弱同步顯示7路對應頻率的幅度，和1路總音量強弱顯示。在普通模式下，可以實現1/8(ET6208)，1/10(ET6210)，1/12(ET6212)占空比的動態LED顯示，內置128階的亮度等級可以幫助用戶實現更多彩的圖案，同時還內置了7個時間等級的自動呼吸功能。256*8bit(ET6208)，256*10bit(ET6210)，256*12bit(ET6212)的RAM，可以任意設置顯示RAM的首地址、顯示長度及RAM的顯示周期數，在不過多占用系統資源的前提下大幅度增加了用戶的可編程性。工作電壓2.7V-5.5V
功能特點
l 可選擇的音頻同步模式和普通模式
l 音頻同步模式最少只需發送一條指令，無須MCU進行任何的數據操作
l -18dB~+18dB音頻信號增益可調整
l 7段音頻均衡器及1路總音量強弱顯示
l 音頻模式下用戶可自定義顯示幅度對應的閾值
l 音頻模式下用戶可以自定義音頻同步顯示LED陣列的排列方式（僅針對ET6210，ET6212）
l 普通模式和音頻模式均可以實現128階亮度等級
l 內置256*8bit(ET6208)，256*10bit(ET6210)，256*12bit(ET6212)RAM可任意設置顯示RAM的首尾地址及周期數
l 普通模式下可以實現10*10，12*12標準字庫的漢字顯示（僅針對ET6210，ET6212）
l 7個時間等級的自動呼吸功能
l 10bits ADC
l I2C總線接口
l 用戶可以通過I2C總線接口讀取音頻信號并自行設定音樂隨動顯示方式
l 封裝形式為QFN24(ET6208Y)，QFN28(ET6210Y)，QFN32(ET6212）

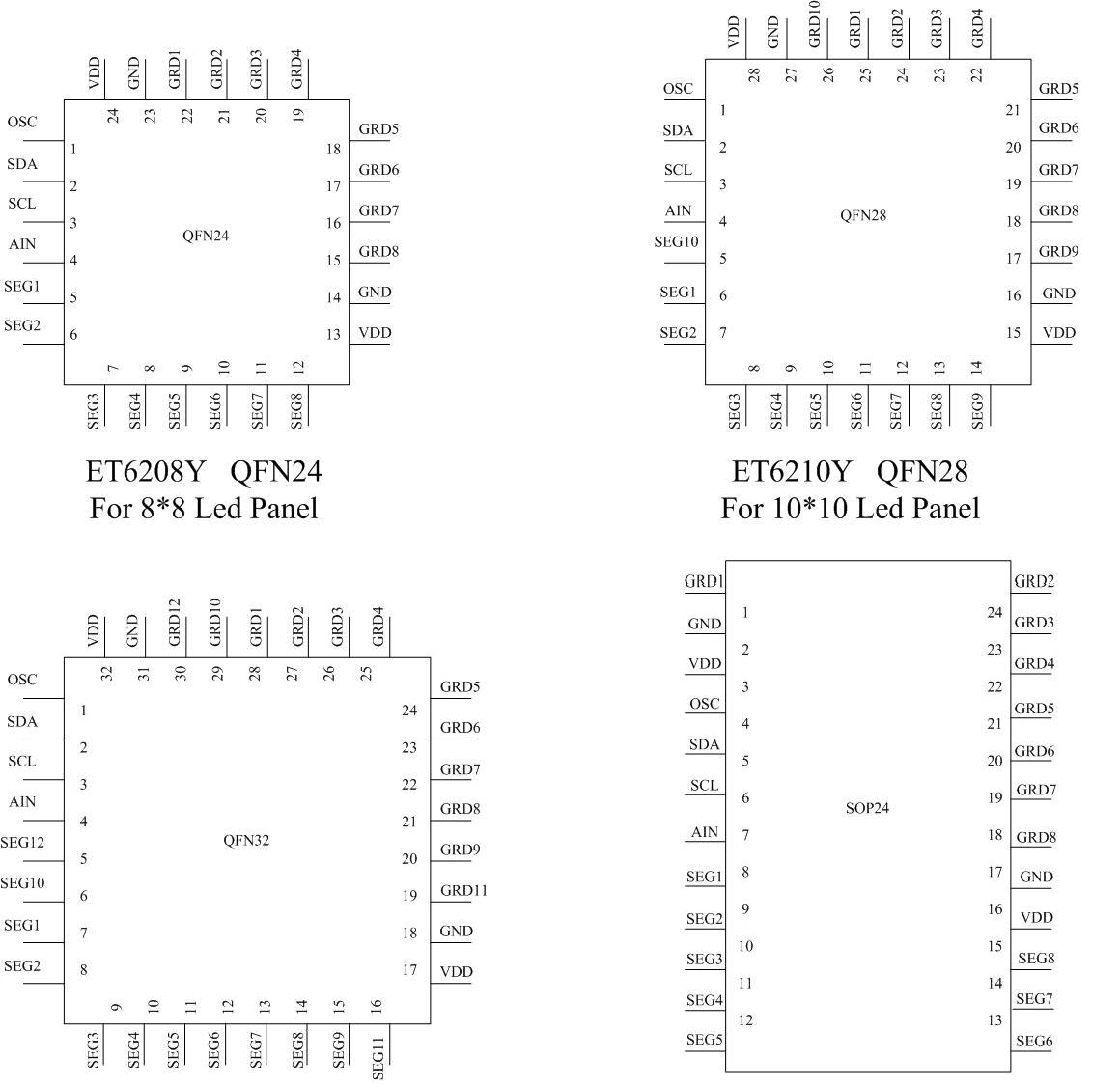

管腳排列圖
.JPG)

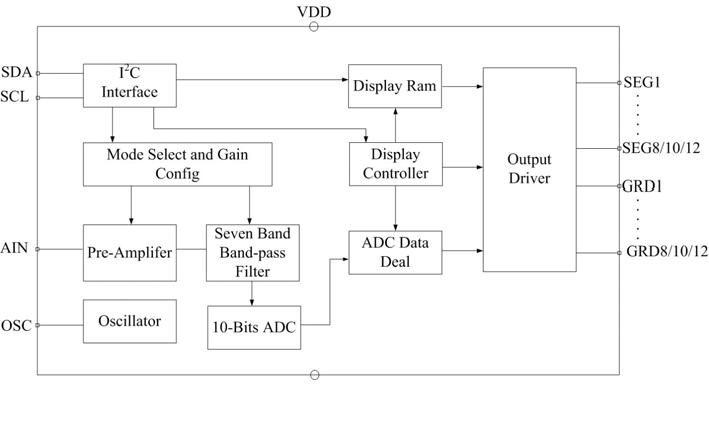

功能框圖
.JPG)
應用原理圖
