.JPG)

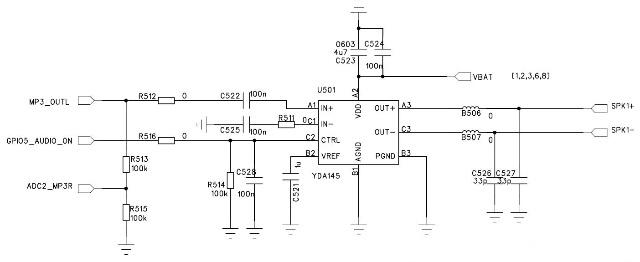

YDA145應用原理圖
YDA145嚴重干擾射頻指標問題
在手機與綜測儀連接時，開啟免提（音頻功放YDA145打開），射頻指標（調制譜，頻相誤差，接收靈敏度）嚴重變差導致連接中斷。去掉speaker使YDA145輸出開路時，情況依舊(干擾程度變大，射頻指標更易受干擾)。但當免提音量降低時（減小YDA145輸入信號幅度）射頻指標不再受影響。B506,B507都為600ohm@100MHz 磁珠，R512為75Kohm電阻R522,C526，C527都為1000pF電容。
此問題是否與電源有關，射頻功放vcc,音頻功放(YDA145)VCC都為Vbat供電，之間無磁珠隔離。
去掉預留給跑馬燈用的ADC分壓電路的R513/R515后，情況稍有好轉，同時使用耳機時pop左聲道出現的pop聲沒有了，
.JPG)

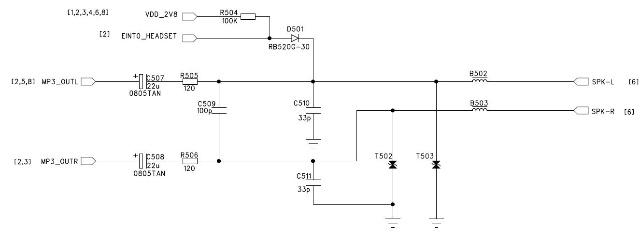

耳機spk電路，mp3_OUTL共用為音頻功放輸入

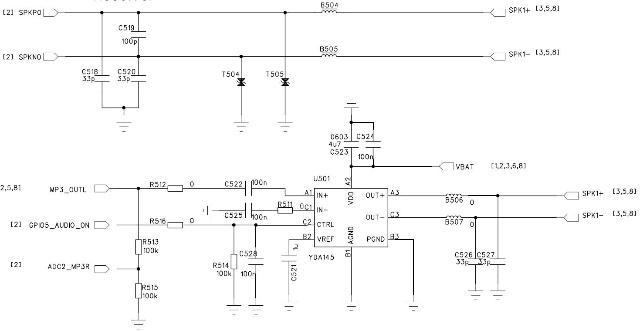

經過幾天的測試發現射頻指標的跟Receiver 通過有關系，因為當去掉Receiver通路上的磁珠，即斷開Receiver與class D功放輸出時，射頻指標不再受class D類功放yda145的影響。找到問題之后，很多之前的問題就很好解釋，由于class D類功放的輸出是大幅度的電壓脈沖，這個脈沖直接從Receiver 回路回到BaseBand 影響AVDD電壓，從而影響到射頻所有指標。
.JPG)
