飛兆半導體公司(Fairchild Semiconductor)8輸入、6輸出視頻開關陣列FMS6502，具備業界領先的成本效益和節省空間特性，適用于消費和工業視頻應用領域如車內娛樂系統、HDTV、平板顯示屏和A/V接收器等。FMS6502比較同等的交叉點視頻開關陣列提供更多的功能，并在單一器件中集成了模擬開關能力、輸入鉗位、偏置電路和線纜驅動器。FMS6502所占用的線路板空間約為分立式解決方案的一半，因此能大幅減少元件數目，同時簡化設計。飛兆半導體第二代的視頻開關陣列FMS6502 提供的集成度與前代的視頻開關陣列技術相同，而靈活性更高。
FMS6502適用于標準清晰度(SD)、增強清晰度(ED)和1080i/1080p高清晰度(HD)視頻信號，并具有0和6dB可選的集成線纜驅動器以驅動雙視頻負載。FMS6502的功耗在同類產品中最低，同時通過關斷未用的輸出端進一步優化系統功率。FMS6502的輸入提供同步端鉗位或偏置選項，以便處理同步或非同步的視頻信號。同步端鉗位選項可將輸出同步端電平設置為300mV (同步視頻)，而偏置選項則可在內部將輸入偏置為1.25V的非同步中心信號 (Y、Pb、Pr)。采用緊湊型TSSOP-24無鉛封裝 。
FMS6502的主要特性及優勢包括：
–– 開關的8個輸入可任意連接到6個輸出的其一，提供無與倫比的設計靈活性
–– 支持SD、ED和1080i/1080pHD視頻信號
–– 具有I2CTM兼容數字接口，易于使用
–– 直接驅動75 Ohm線纜，無需外接元件
–– 0和 6dB可選的集成線纜驅動器，提高設計靈活性
–– 輸入提供同步端鉗位或偏置選項，可處理同步或非同步視頻信號
–– 具有關斷未用輸出端的能力，從而降低功耗
–– 高集成度可大幅減少占用的線路板空間、元件數目及庫存成本，同時加快設計速度、縮短上市時間
–– 易于使用的尋址方案簡化多個FMS6502器件的級聯，能夠處理更大開關陣列

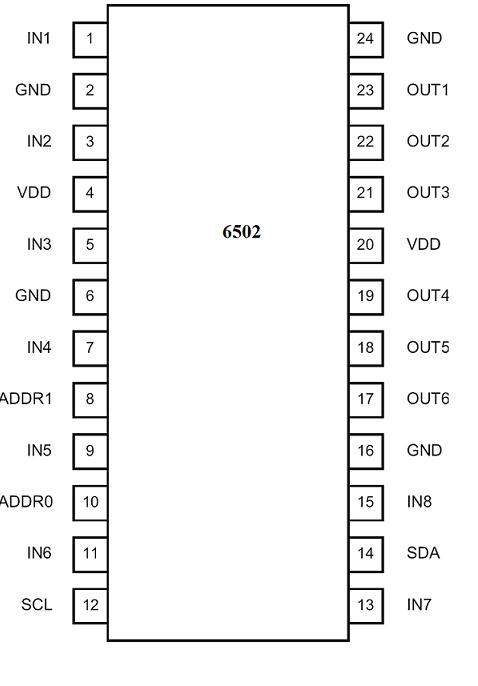

引出端排列
.JPG)
