YDA144/HT2144帶防破音2.1W立體聲D類放大器IC應用電路原理圖說明

文章來源：更新時間：2010/9/5 14:39:00

在線咨詢：

姚紅霞 3003214837

鄢先輝 2850985542

李湘寧 2850985550

13713728695

概述
YDA144是一種D類音頻功率放大器，最大輸出功率為2.1W （RL= 4Ω ）× 2ch。內部采用純脈沖揚聲器驅動電路，可減小輸出信號失真，并減小信號噪音，實現了同類產品中高標準的低失真率和低噪音的性能。此外，電路采用新型調制技術，輸出無需濾波網絡，簡化了系統設計和降低系統成本。實現了無削頂輸出控制功能，可檢測到由于輸入幅度過大引起的輸出信號削頂并自動衰減。此外，無削頂控制功能還可以檢測到電源電壓下降造成的輸出削頂。這是區別傳統的AGC （自動增益控制）或ALC （自動電平控制）電路。跟蹤時間和釋放時間可通過外部電阻或電容自由設定。獨立的聲道關斷控制功能使待機電流最小化。另外，該產品還集成了過流保護、過溫保護和欠壓保護功能等工作。電壓2.2V-5.5V。 HT2144與其管教完全兼容。

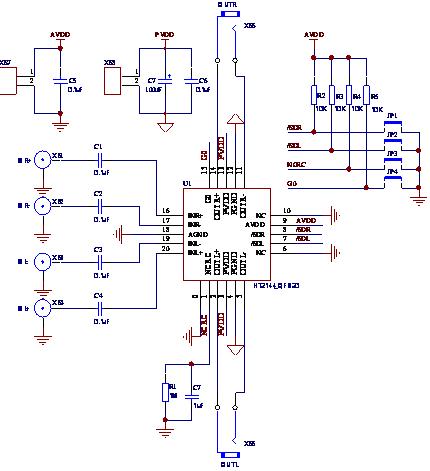

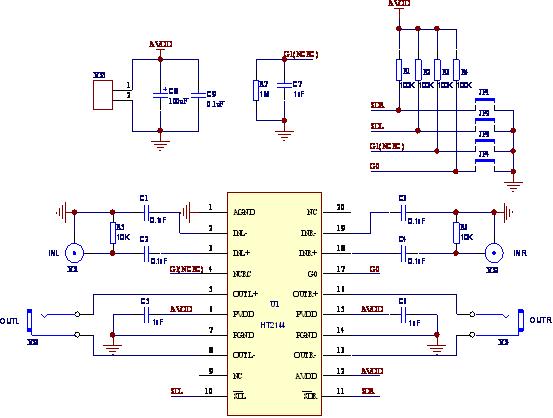

QFN-20應用原理圖
