產品概述
APA2068是一款能提供精確的直流音量控制的AB類音頻功放電路。負載為4 Ω，輸出功率2.6 W（1.8 W），諧波失真10%（1%）。音量控制從20dB (DC_Vol = 0 V) 衰減到 -80dB(DC_Vol = 3.54 V) 共有32階。內部增益設定的優點在于組件更少，節省PCB區域。APA2068上集成了DEPOP電路和熱關斷保護電路。它能減小電源開啟和關斷模式時的噪聲，抑制電源突然關閉時的瞬間噪聲，還能阻止電路因過熱和短路而損壞。為了簡化音頻系統設計，APA2068既有用于揚聲器驅動的BTL模式，又有用于耳機的SE模式，這些模式可以通過SE/ BTL 引腳輕松切換。
主要特點
9 mA 的工作電流
Depop 電路消除電路開啟與關閉時的瞬變
高電源抑制比
32 步的音量控制
5 V、4Ω，BTL 模式下每個通道輸出功率2.6 W
SE/ BTL 引腳選定BTL、SE 模式輸出
Shutdown模式下電流消耗低（1μA）
短路保護
熱關斷保護和過流保護
最大輸出擺動箝位功能
SOP-16-P帶熱Pad封裝
應用
1、筆記本電腦
2、LCD接收器、TV

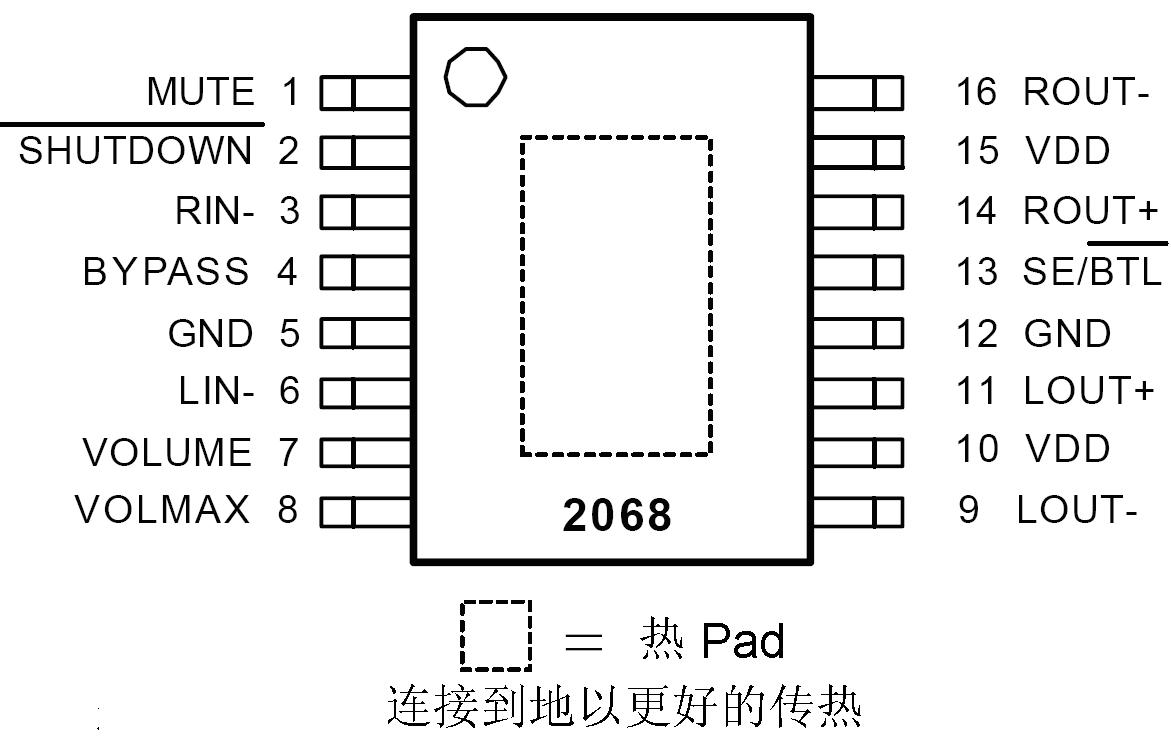

引出端排列
.JPG)

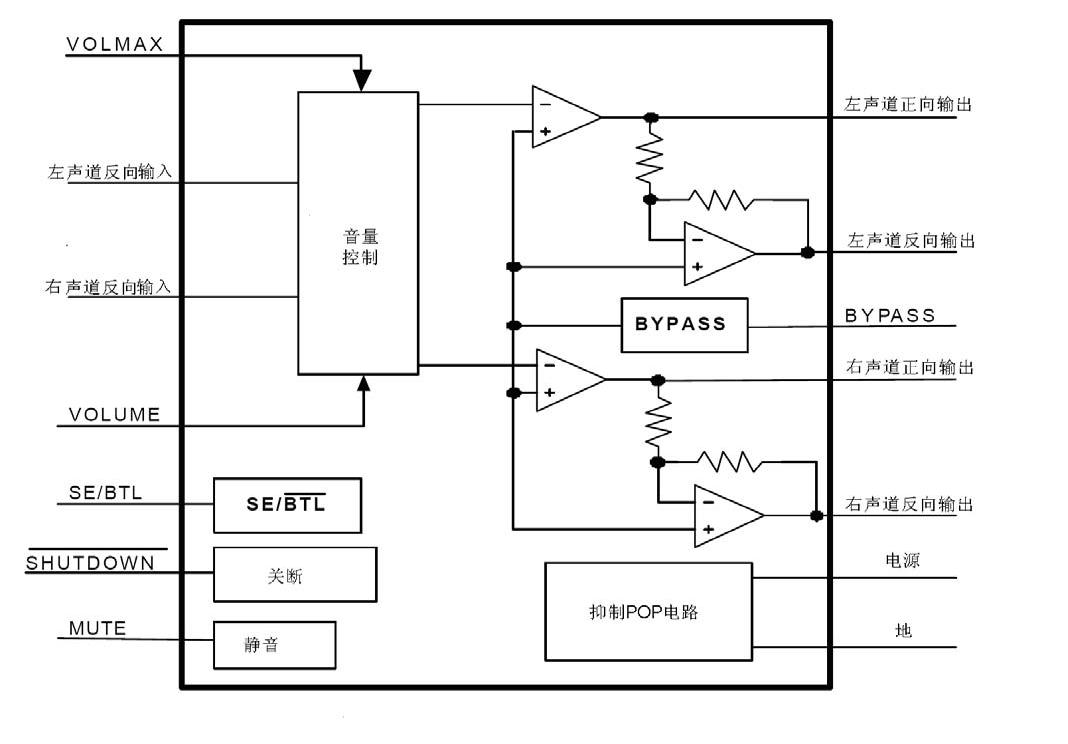

功能說明
.JPG)

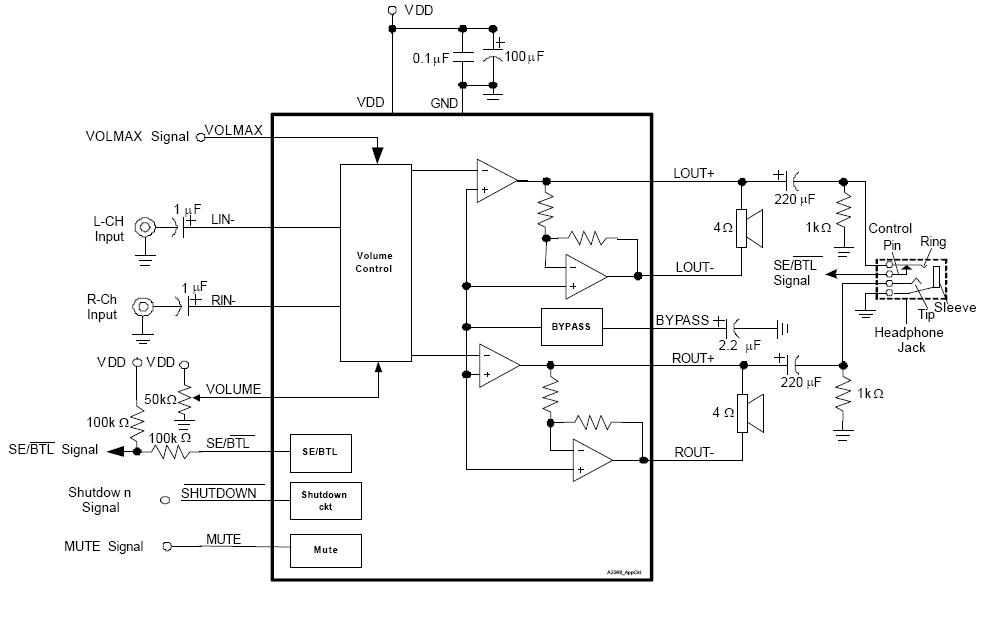

應用線路圖
.JPG)
