PT2353衛星低音炮3件式喇叭系統2.1聲道電子分頻器IC應用電路原理圖說明

文章來源：更新時間：2010/8/18 18:06:00

在線咨詢：

姚紅霞 3003214837

鄢先輝 2850985542

李湘寧 2850985550

13713728695

PT2353是3件式揚聲器系統電子分頻器，內含三個聲道的電子音量控制器，兩聲道二階高通濾波器，及一個由兩聲道混音成單音的二階低通濾波器。PT2353整合了復雜的電子式音量及電子分頻器功能，又不需要微處理器控制，是特別為高品質3件式音響系統而設計。廣泛應用于AV音響器材，迷你組合音響，汽車音響，多媒體音響等。

該電路的特點如下

供應電壓：5~9V；

內含兩組獨立控制的音量控制器，控制范圍：0～-60dB；

兩聲道二階高通濾波器+兩聲道混音成單音的二階低通濾波器；

分頻點可由外部被動元件調整；

音量控制為UP/DOWN按鍵式，不需要MCU控制；

內含3D音效功能及響度功能。

采用SOP-28/DIP-28封裝。

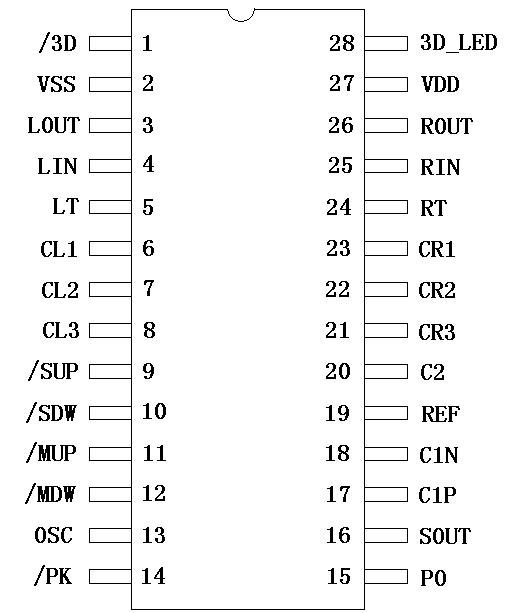

引腳圖

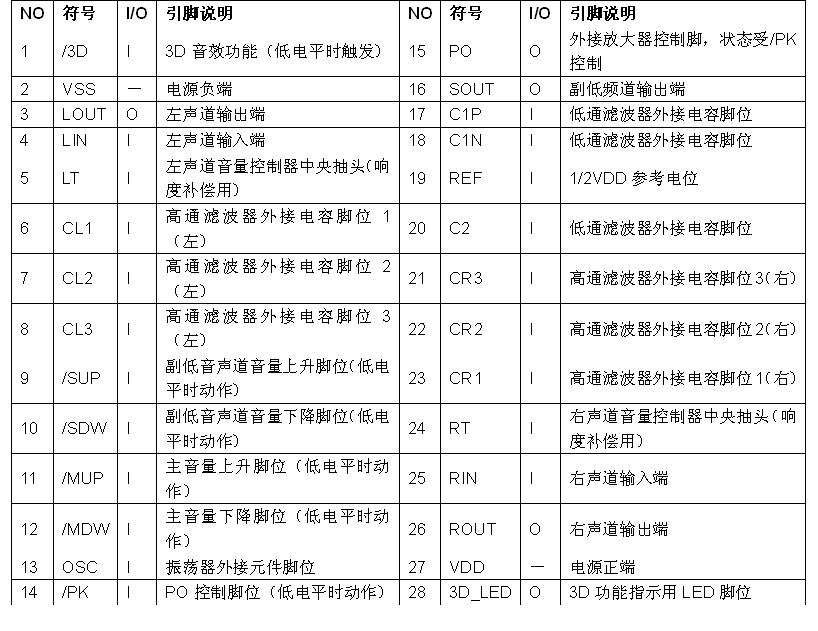

引腳說明

詳細的產品資料請查閱：http://www.tuangou168.com/products_3576.htm
