AX3005是一款用于驅動橋接立體聲揚聲器、每聲道10W的高效D類音頻放大器。它可以驅動低至8Ω的立體聲揚聲器。當播放音樂時，由于AX3005的高效率，因此不需要額外的散熱片。放大器的增益由兩個增益選擇端控制。可選的增益包括15.3、21.2、27.2和31.8 dB。電路具有輸出短路保護功能，可防止輸出端到電源、地及其它輸出端的短路。熱保護功能可保證芯片不會超過最大結溫。本文就其產品特點及應用原理進行說明
主要特點
l 在17V工作電壓、16Ω負載時輸出功率為10W/聲道
l 在13V工作電壓、8Ω負載時輸出功率為10W/聲道
l D類放大器，效率可達92％，不需要額外的散熱片
l 工作電壓范圍：8.5V到18V
l 四個可選擇的固定增益
l 差分輸入降低共模噪聲
l ELQFP48和HSOP28封裝
l 熱保護和短路保護
典型應用廣泛應用于LCD顯示器、電視、便攜式PC

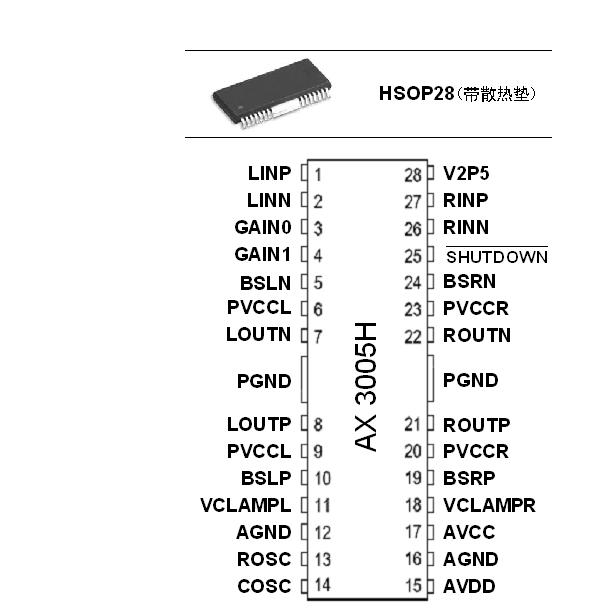

引出端排列及應用原理圖
.JPG) .JPG) 詳細的產品資料請查閱：http://www.tuangou168.com/products_3377.htm
|
