    越來越多的音頻IC帶有音量控制功能，可以通過串口編程設置，或者是利用DAC或數字電位器的直流電壓進行調節，音量控制電路能夠幫助終端產品廠商優化開啟時間。下面以目前市場上應用比較廣的APA2068/PAM8603為例對其進行說明。

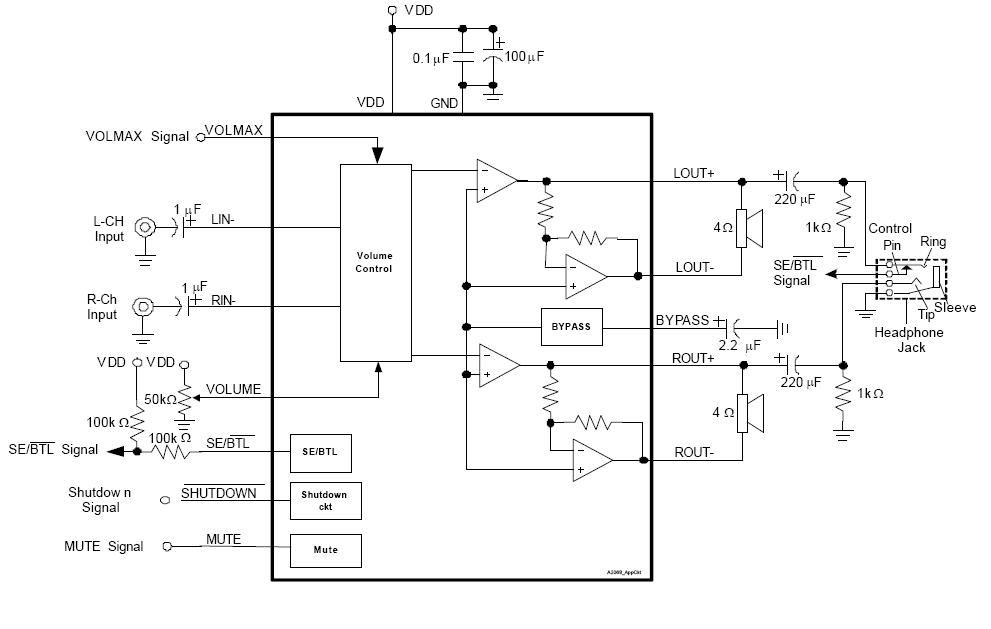

  下圖為APA2068的應用原理圖，通過在VOLUME引腳輸入直流電壓來實現音量控制。它總共有32步，通過向VOLUME控制引腳輸入變化的直流電壓來實現音量控制。由直流電壓控制的范圍從20 dB 到 -80 dB.每個增益對應一個特有的輸入電壓。

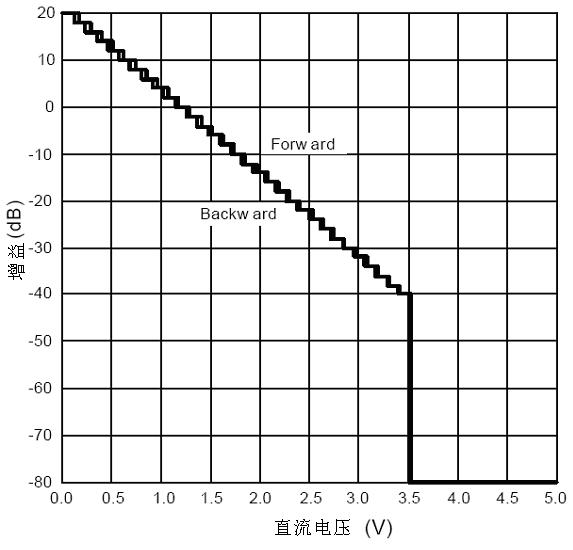

   如下表所示。為了使音量控制端噪聲影響最小，影響增益電平的滯后和延遲被考慮。滯后對應步寬的一半，如下圖所示。

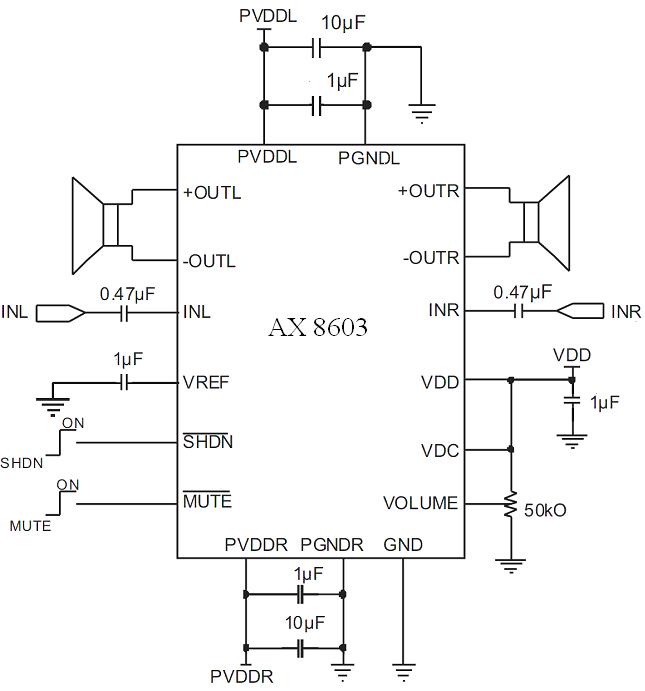

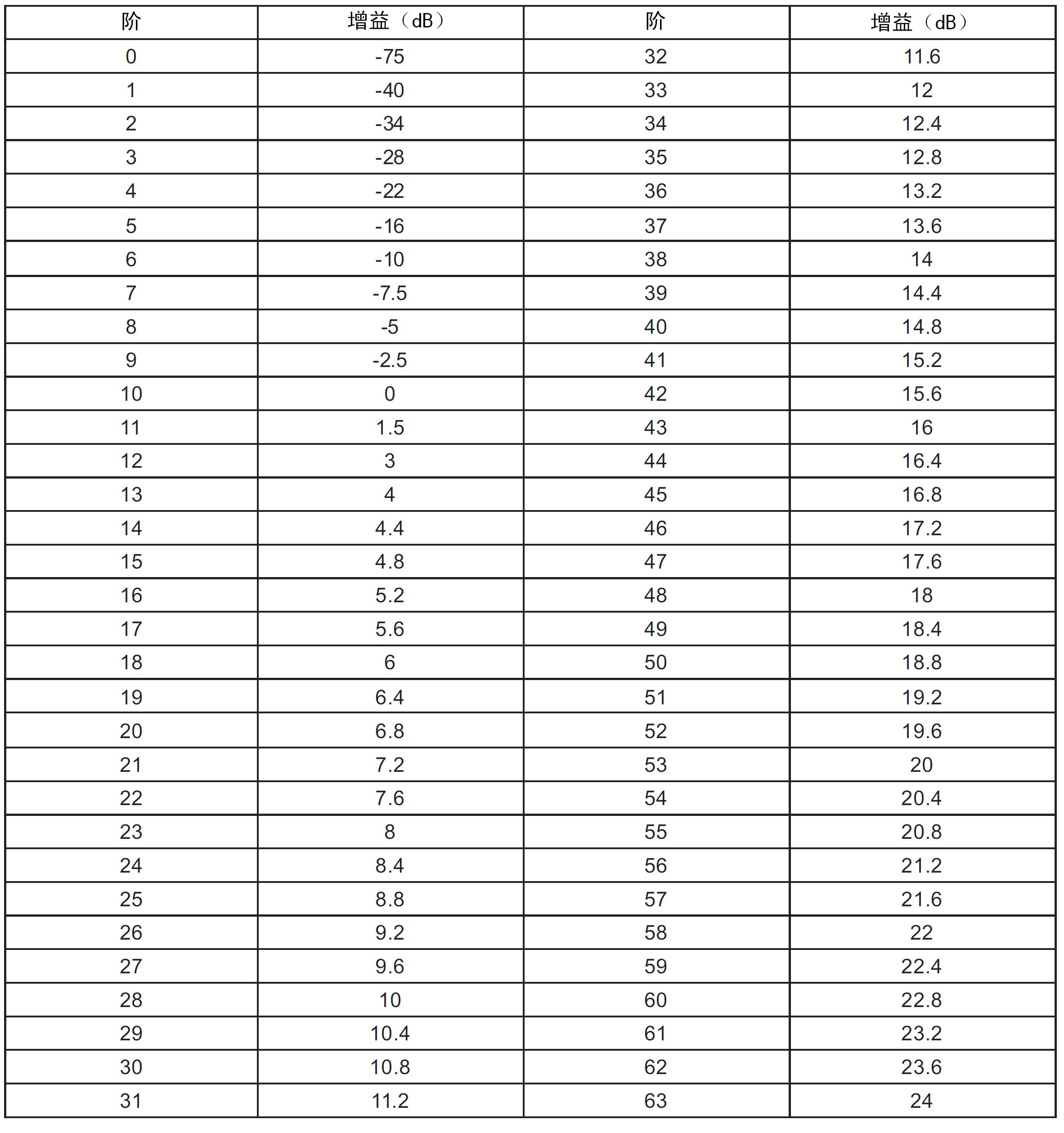

   下圖為PAM8603/AX8603的應用原理圖，通過在VOLUME引腳輸入直流電壓來實現音量控制。64階直流音量控制功能，通過向VOLUME控制引腳輸入變化的直流電壓來實現音量控制。由直流電壓控制的范圍從-75dB ~ +24dB.每個增益對應一個特有的輸入電壓。

直流音量控制

   該類IC確保無咔嗒聲的最佳方式是保持音量在最小輸出設置，直至關斷管腳拉高并且超出t_ON延時，然后使V_VOL緩慢變化(任何超出t_ON的等待時間都有助于輸入偏置的穩定)。

  詳細的產品資料請查閱：http://www.tuangou168.com/products_3430.htm

                        http://www.tuangou168.com/products_3374.htm

  我司帶音量控制功能的功放IC的資料請查閱：http://www.tuangou168.com/product_1027.htm
