POP聲是指音頻器件在上電、斷電瞬間以及上電穩定后，各種操作帶來的瞬態沖擊所產生的爆破聲。
下文結合自身在推廣小功率D類音頻功放IC的過程中遇到的設計問題，就音頻系統開關機POP聲的解決思路和大家分享一下。
降低或去除POP聲方案：
檢查并確認D類功放IC音頻輸入端電容的值（左右聲道各兩個）均為104或更小（4個電容值必須相同）；
原理說明：
POP聲產生的原因與輸入電容有關，主要是輸入電容充放電造成了POP聲，所以輸入電容適當減小可以減小POP聲。

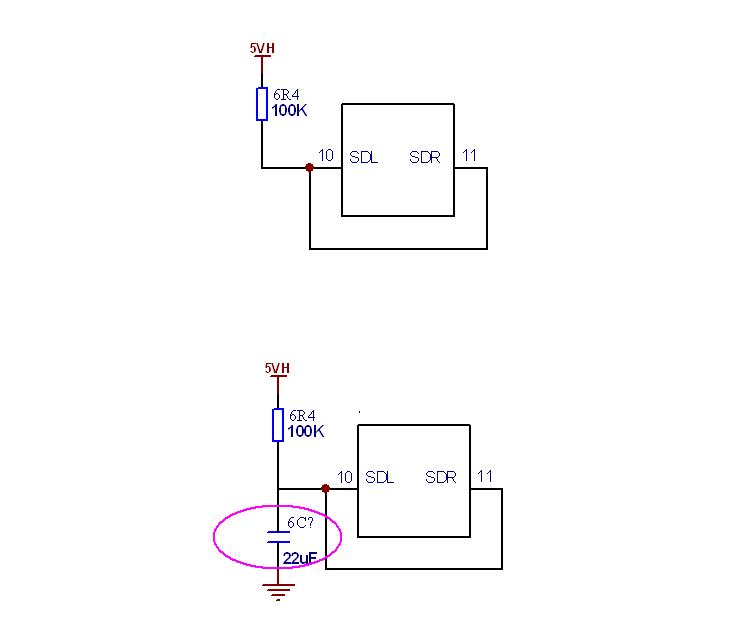

方法一：D類功放IC關斷腳SDL和SDR對GND接電容(見下圖)。
原理說明：
SDL和SDR為低電平有效，當其處于低電平時電路處于關斷狀態，所以一就使電路處于關斷狀態就不會產生POP聲。原來的電路一上電關斷腳是高電平，關斷功能失效，所以在該腳對GND接一個22uF左右大電容后，關斷腳由于需要對電容充電，所以D類音頻功放IC上電以后，關斷腳不能馬上達到高電平，當電容充電到一定狀態后，關斷腳達到高電平，D類音頻功放IC才能正常工作。所以利用電容充電的時間差，可以避開POP聲的產生。電容值可以根據實際情況進行調節。
.JPG)

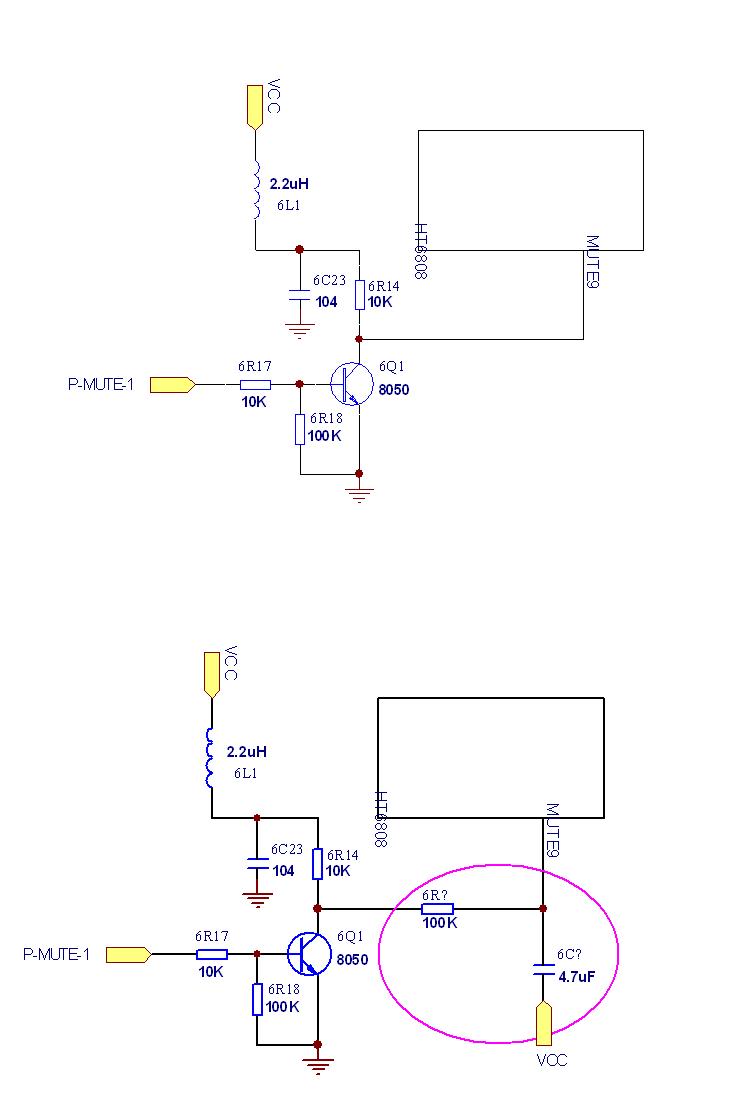

方法二：修改D類音頻IC的MUTE端部分外圍（具體修改方法見下圖中紅色圓圈內部分內容）。
原理說明：
原來電路中MUTE腳一上電處于低電平狀態，此時MUTE功能失效，D類音頻功放IC可以正常工作，對電路進行修改在MUTE控制端串入電阻6R14，對VCC接4.7uF左右電容后，電路上電后MUTE端電容進行充電，所以該腳上電后先是高電平，接著6R14進行放電，MUTE端電壓值慢慢降低到低電平。所以使用MUTE與VCC的上電時序也可以避開POP聲部分。電容6C23的值可以根據實際情況進行調節，該電容值越大，MUTE與VCC錯開的時序越久。
.JPG)
