調節外圍電阻控制音箱音響失真（THD＋N），實現最完美音質（Non-Clip防破音音頻功放IC應用）
文章來源： 更新時間：2010/4/7 17:07:00
在線咨詢：
給我發消息
姚紅霞 3003214837
給我發消息
鄢先輝 2850985542
給我發消息
李湘寧 2850985550
13713728695


   Non-Clip是通過自動檢測Power supply clip 來減小失真，即使在輸入信號的幅度比較高以至于輸出波形會被Power supply clipped。它內部會設定門限，當輸入小于這一值時，對其處理的增益是芯片所選定的固定增益（比如16dB），當輸入大于這一值時，對其處理的增益要小于固定增益，以避免失真。

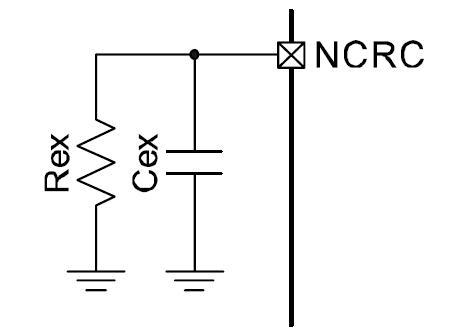

   在應用過程中，可以通過設定NCRC管教電阻的阻值來選擇失真波形（THD＋N），如下圖：

       條件：VDD=5.0V，RL=4Ω，Cex=1uF

THD＋N(%) Po(W) Rex(KΩ)
1.0 2.2 1000
3.0 2.4 180
5.0 2.7 75
10.0 3.0 20
15.0 3.2 15

    由上圖可以看出，THD＋N與Rex成反比：Rex(KΩ)值越大，THD＋N越小；Rex(KΩ)值越小，THD＋N越大。在產品的設計過程中，選擇合適Rex(KΩ)值，綜合喇叭箱體等因素，從而實現完美的音質輸出。

具體的帶防破音功能的產品信息請查閱：http://www.tuangou168.com/product_1026.htm
